法蘭螺拴外露幾扣符合標準？
資料整理：成都華標企管 蔣良君
一、要點
1.在法蘭安裝或設備檢查時，常會遇到這樣的問題：螺栓緊固后外露螺紋為多少個螺距才符合標準？

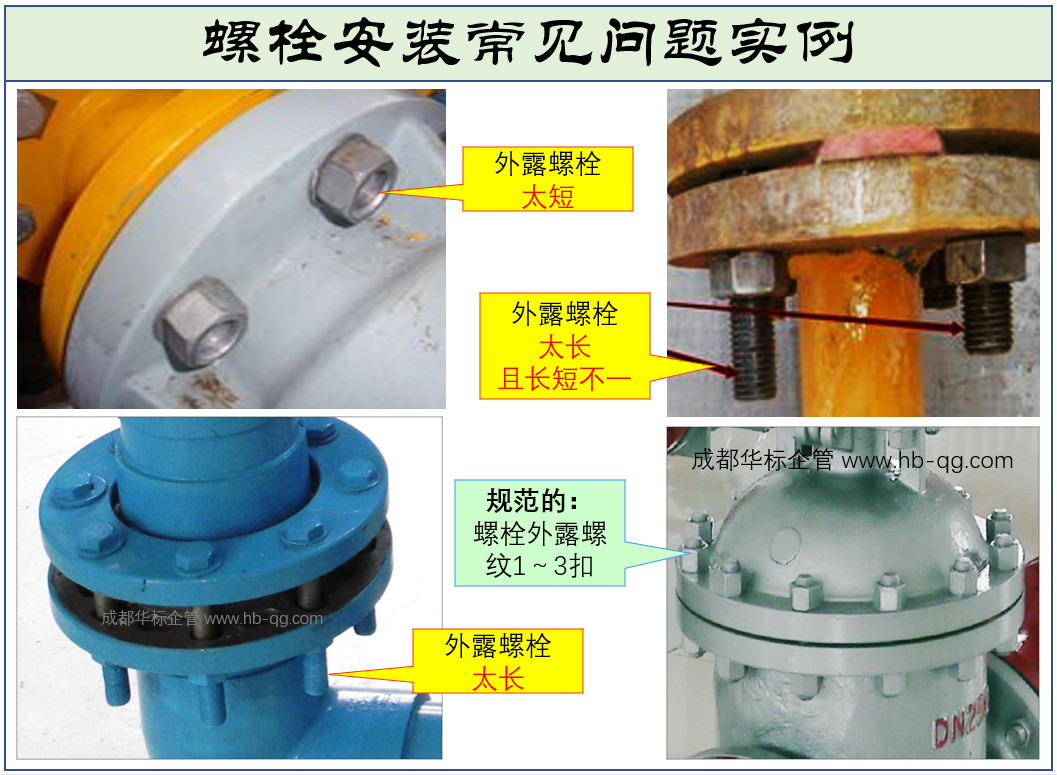

2.企業現場螺栓緊固后外露螺紋常見問題：外露螺紋過短（低于螺母平面）、過長、長短不一，如圖：
二、規范
根據目前國內與螺栓安裝相關規范，推薦采用螺栓緊固后外露2~3個螺距最合適。相關規范如下：
CJJ 94—2009《城鎮燃?xì)馐覂?nèi)工程施工與質量驗收規范》
SY/T 0460-2018《天然氣凈化裝置設備與管道安裝工程施工技術規范》
GB 50540-2009《石油天然氣站內工藝管道工程施工規范》（2012年版）
GB 50517-2010《石油化工金屬管道工程施工質量驗收規范》
GB 50235-2019《工業金屬管道工程施工規范》
GB 50231-2009《機械設備安裝工程施工及驗收通用規范》
1. CJJ94-2009《城鎮燃?xì)馐覂?nèi)工程施工與質量驗收規范》
第4.3.15條第5點規定：當屋面管道采用法蘭連接時，在連接部位的兩端應采用截面積不小于6mm2的金屬導線進行跨接；當采用螺紋連接時，應使用金屬導線跨接。
第4.3.18條規定：法蘭的安裝位置應便于檢修，不得緊貼墻壁、樓板和管道支架；法蘭連接應與管道同心，法蘭螺孔應對正，管道與設備、閥門的法蘭端面應平行，不得用螺栓強力對口；應使用同一規格的螺栓，安裝方向應一致，螺母緊固應對稱、均勻；螺母緊固后螺栓外露螺紋宜為1～3扣，并應進行防腐處理（抹黃油）。
2. CJJ 33-2005《城鎮燃?xì)廨斉涔こ淌┕づc驗收規范》
第5.3.5條規定：法蘭連接時應保持平行，其偏差不得大于法蘭外徑的1.5%，且不得大于2mm，不得采用緊螺栓的方法消除偏斜；法蘭連接應保持同一軸線，其螺孔中心偏差不宜超過孔徑的5%，并保證螺栓自由穿入；螺栓與螺孔的直徑應配套，并使用同一規格螺栓，安裝方向一致，緊固后螺栓外露長度不應大于1倍螺距，且不得低于螺母；螺栓緊固后應與法蘭緊貼，不得有楔縫，需要加墊片時，每個螺栓所加墊片每側不應超過1個；法蘭與支架邊緣或墻面距離不宜小于200mm。
3. SY/T 0460-2018《天然氣凈化裝置設備與管道安裝工程施工技術規范》
第7.2.4條法蘭連接應使用同一規格螺拴，單頭螺栓安裝方向應一致；螺拴緊固后應螺母與法蘭緊貼，不得有楔縫，需要加墊圈時，每個螺母不應超過一個，緊固后的螺栓露出螺母0~3個螺距。
4. GB 50540-2009《石油天然氣站內工藝管道工程施工規范》（2012年版）
第6.2.21法蘭連接應與管道保持同軸，其螺栓孔中心偏差不超過孔徑的5%，并保持螺栓自由穿入。法蘭螺栓擰緊后露出螺母以外0~3個螺距。螺紋不符合規定的應進行調整。
5. GB 50517-2010《石油化工金屬管道工程施工質量驗收規范》
第8.1.10法蘭連接螺拴安裝方向一致，螺拴緊固后應與法蘭緊貼，需要加墊圈時，每個螺栓不應超過一個。緊固后的螺栓與螺母宜齊平或者露出1個~2個螺距。
6. GB 50235-2019《工業金屬管道工程施工規范》
第7.3.4法蘭連接應使用同一規格螺拴，安裝方向應一致，螺拴應對稱緊固，螺拴緊固后應與法蘭緊貼，不得有楔縫。當需要加墊圈時，每個螺栓不應超過一個。所有螺母應全部擰入的螺栓，且緊固后的螺母與螺栓宜齊平。
7. GB 50231-2009《機械設備安裝工程施工及驗收通用規范》
GB50231-2009第5.2.1中要求螺絲或螺釘聯結緊固時，應符合下列要求：
1）螺栓緊固時，宜采用呆扳手不得使用打擊法和超過螺栓的許用力；
2（）多只螺栓或螺釘聯接同一裝配件緊固時，各螺栓或螺釘應交叉、對稱和均勻地擰緊；當有定位銷時應從靠近該定位銷的螺栓或螺釘開始均勻擰緊；
3）螺栓頭、螺母與被連接件的接觸應緊密；對接觸面積和接觸間隙有特殊要求時，尚應按規定的要求進行檢驗；
4）螺栓與螺母擰緊后，螺栓應露出螺母2~3個螺距，其支承面應與被緊固零件貼合；沉頭螺釘緊固后，沉頭應埋入機件Lm-螺栓緊固后的長度；Ls-螺栓與被聯接件間隙為零時的原始長度；P0-預緊力（N）;CL螺栓剛度（N/mm）可按本規范附錄F的規定計算。
1）螺栓緊固時，宜采用呆扳手不得使用打擊法和超過螺栓的許用力；
2（）多只螺栓或螺釘聯接同一裝配件緊固時，各螺栓或螺釘應交叉、對稱和均勻地擰緊；當有定位銷時應從靠近該定位銷的螺栓或螺釘開始均勻擰緊；
3）螺栓頭、螺母與被連接件的接觸應緊密；對接觸面積和接觸間隙有特殊要求時，尚應按規定的要求進行檢驗；
4）螺栓與螺母擰緊后，螺栓應露出螺母2~3個螺距，其支承面應與被緊固零件貼合；沉頭螺釘緊固后，沉頭應埋入機件Lm-螺栓緊固后的長度；Ls-螺栓與被聯接件間隙為零時的原始長度；P0-預緊力（N）;CL螺栓剛度（N/mm）可按本規范附錄F的規定計算。
綜上規范的對螺栓緊固后螺栓的外露要求：
1.緊固后對螺栓外露螺母有長度要求（0~3個螺距）。
2.緊固后螺栓與螺母宜齊平。

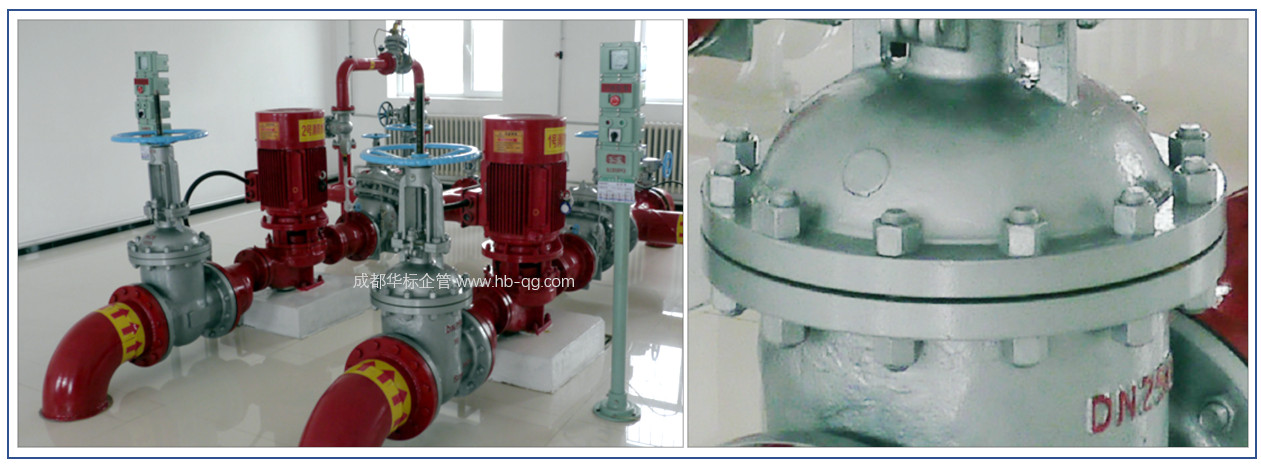

總結：因靠近螺栓兩端面倒角處的螺紋一般沒有嚙合能力，因此推薦采用螺栓緊固后螺栓外露2~3個螺距最合適，并以此來規定螺栓的適宜長度。
