答疑：廠內管道及電纜橋架架空標準
撰文：蔣良君 成都華標企管 首席顧問 提問者來自Q群：“中國設備管理群”。
【提問】浙江制藥-工程設備 袁 2021/6/12

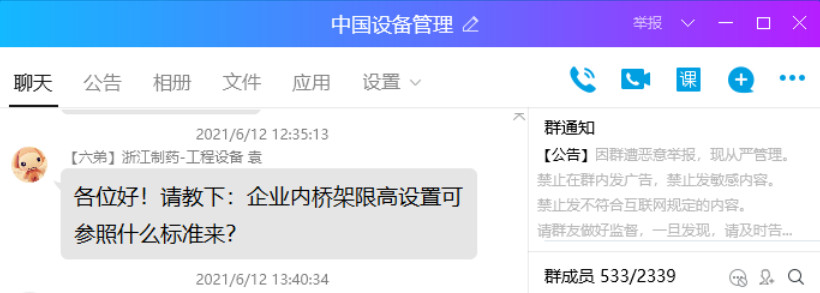

各位好！請教下：企業內橋架限高設置可參照什么標準來？
【答疑】：蔣良君 成都華標企管 2021/6/13
企業內電纜橋架限高設置、管道的凈空高度，可參照以下標準：
一、電纜架空敷設
電纜架空敷設應按標準：GB 50168-2018 《電氣裝置安裝工程 電纜線路施工及驗收標準》
電纜架空敷設應按標準：GB 50168-2018 《電氣裝置安裝工程 電纜線路施工及驗收標準》
6 電纜敷設

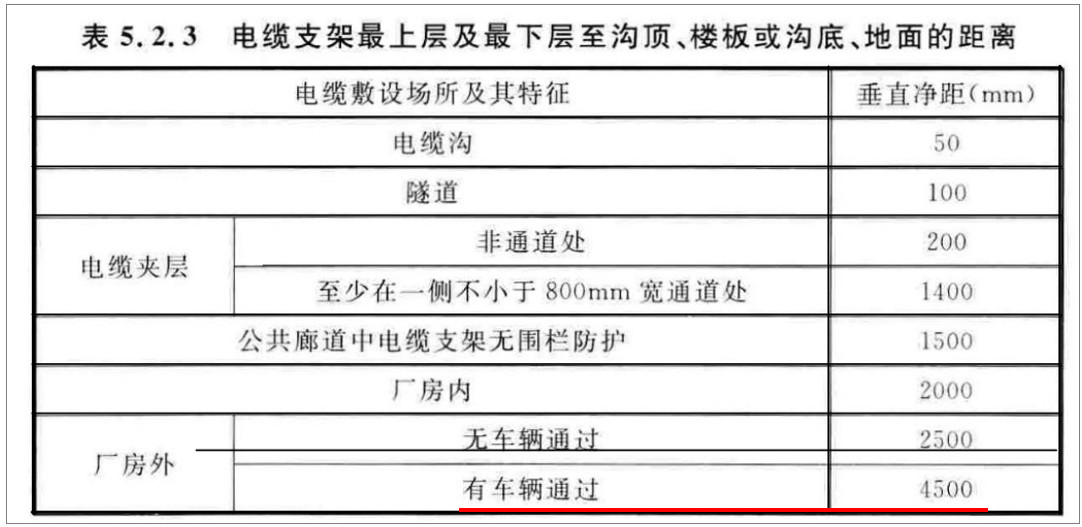

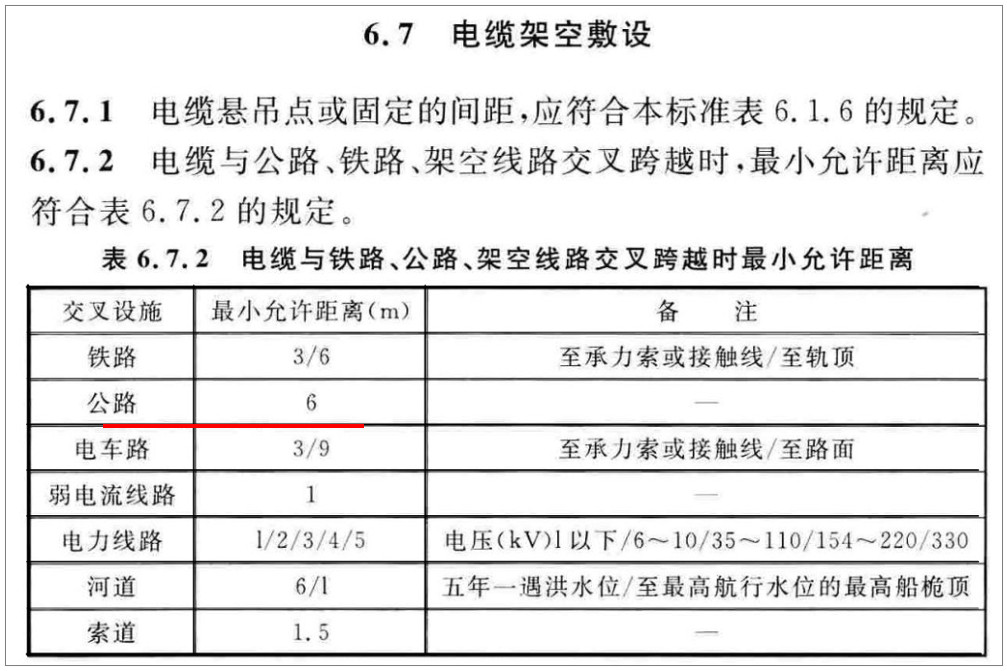

6.7電纜架空敷設 （關鍵參數截圖如下，具體要求請參照標準。）
二、管道的凈空高度
管道的凈空高度宜參照SH 3012-2011 《石油化工金屬管道布置設計規范》
管道的凈空高度宜參照SH 3012-2011 《石油化工金屬管道布置設計規范》
3.2管道的凈空高度或埋設深度
3.2.1管道跨越廠內的鐵路和道路時,管道應符合下列規定:
a)管道跨越廠區和裝置區的鐵路時,可燃氣體、液化烴和可燃液體的管道距軌頂的凈空高度不應小于6.0m,其他管道距軌頂的凈空高度不應小于5.5m;
b)管道跨越廠區和裝置區的道路時,管道距路面的凈空高度不應小于5m
c)管道跨越裝置內的檢修道路和消防道路時,管道距路面的凈空高度不應小于4.5m。
3.2.2管道與鐵路或道路平行敷設時,管道的突出部分或管架邊緣距鐵路軌外側不應小于3m,距道路邊緣不應小于1m。
3.2.3管道穿越廠內的鐵路和道路時,應符合下列規定:
a)管道穿越鐵路和道路的交角不宜小于60°,穿越的管段應敷設在管涵或套管內;
b)套管的兩端伸出路基邊坡不得小于2m;路邊有排水溝時,伸出排水溝邊不應小于1m
C)套管頂距鐵路軌底不應小于1.2m,距道路路面不應小于0.7m,否則應核算套管強度;
d)液化烴管道穿越鐵路或道路時應敷設在套管內。套管上方最小覆蓋厚度,從套管頂到軌底不應小于1.4m,從套管頂到道路表面不應小于1m。
3.2.4全廠性地上敷設的管道高度應符合下列規定:
a)管道距地面的凈空高度不應小于0.4m
b)管廊下方考慮人員通行時,管道距地面的凈空高度不應小于2.2m
3.2.5裝置內管廊上管道的高度,除應滿足設備接管和檢修的需要外,應符合下列規定：
a)管廊下方作為消防通道時,管道距地面的凈空高度不得小于4.5m;
b)管廊下方作為泵區檢修通道時,管道距地面的凈空高度不應小于3.2m
3.2.6裝置內的管道距人行通道路面的凈空高度不應小于2.2m,操作人行通道的寬度不宜小于0.8m
3.2.7裝置內管架邊緣距人行通道邊緣的水平距離不應小于0.5m;距有門窗的建筑物外墻的水平距離不應小于3.0m;距無門窗的建筑物外墻的水平距離不應小于1.5m
3.2.8沿地面敷設的管道應滿足閥門和管件等的安裝高度要求,管道距地面的凈空高度不應小于0.15m,并應考慮管道放凈、過濾器濾網抽取等的要求。
3.3管道間距
3.3.1管墩或管廊上管道的凈距不應小于50mm,法蘭外緣與相管道的凈距不得小于25mm。管溝內管道的凈距不應小于80mm,法蘭外緣與相鄰管道的凈距不得小于50mm
3.3.2管道上裝有外形尺寸較大的管件、小型設備、儀表測量元件或有側向位移的管道應加大管道間的凈距
3.3.3管道距管廊或構架的立柱、建筑物墻壁或管汋壁的凈距不應小于100mm
三、限高標志
廠內道路上的管廊、電纜橋架限高標志，可參考如下制作方法：
【限高標牌制作標準】：
規格：標牌直徑60cm
材質：厚1.2或1.5mm鋁板，貼普通反光膜或3M工程級反光膜。
字體：交通標志專用字體
顏色：交通紅 RAL3020；PANTONE:485
三、限高標志
廠內道路上的管廊、電纜橋架限高標志，可參考如下制作方法：
【限高標牌制作標準】：
規格：標牌直徑60cm
材質：厚1.2或1.5mm鋁板，貼普通反光膜或3M工程級反光膜。
字體：交通標志專用字體
顏色：交通紅 RAL3020；PANTONE:485
