管架管道布置標識牌制作方法
撰文：蔣良君 成都華標企管 首席顧問 提問者來自：“中國設備管理群”Q群。
提問：湖南昊華 -李：

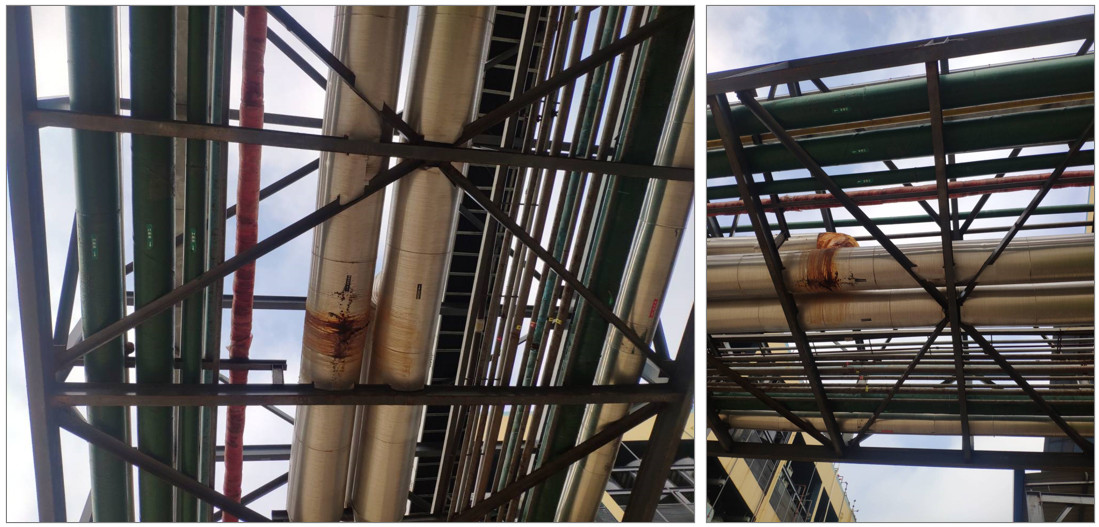

想看看管架下面吊牌咋做的有沒有朋友發個圖片瞧瞧，管架的管道標識圖。現況如圖：
答疑：成都華標企管 蔣良君
一、管架設計參考示意圖

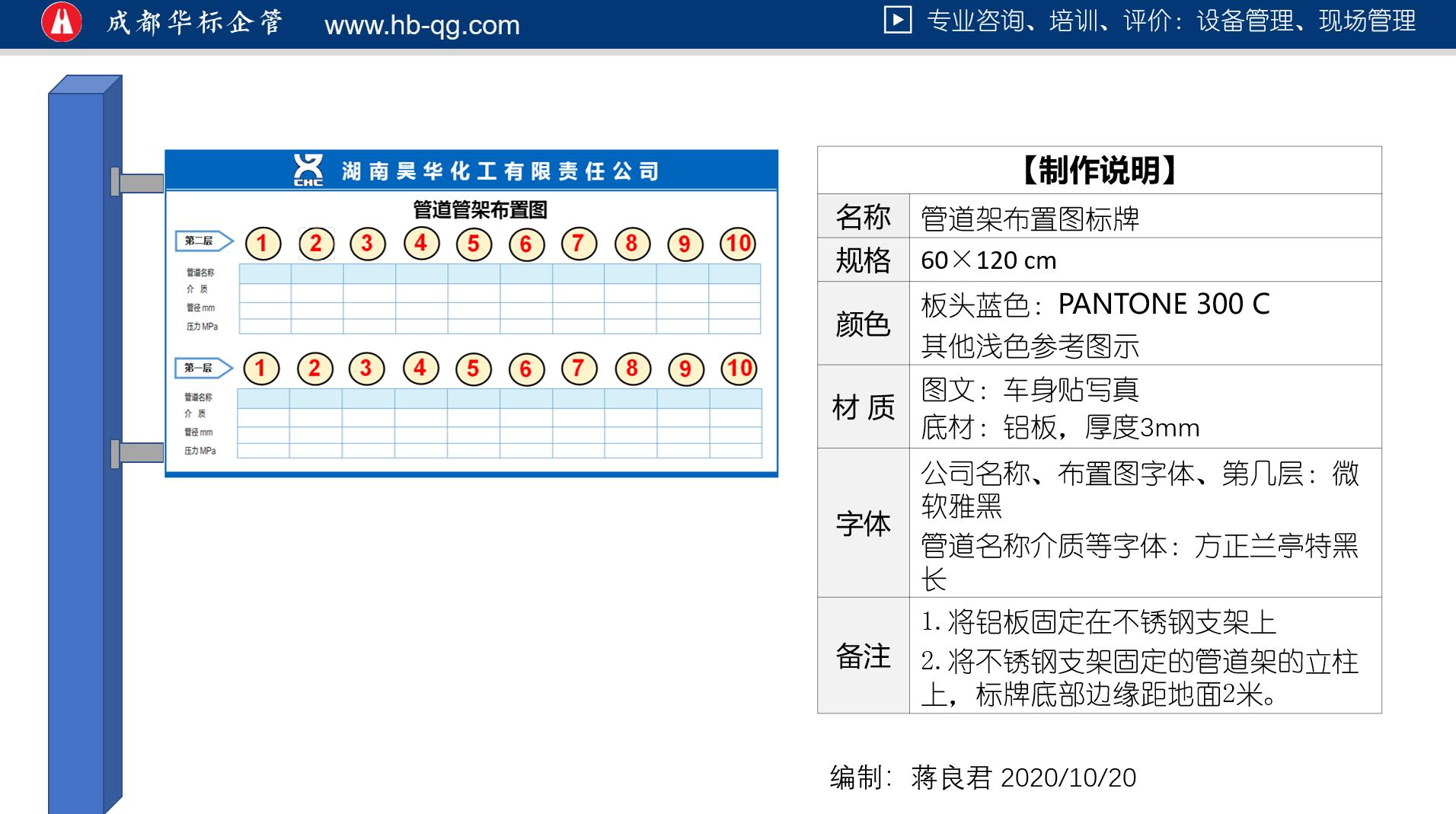

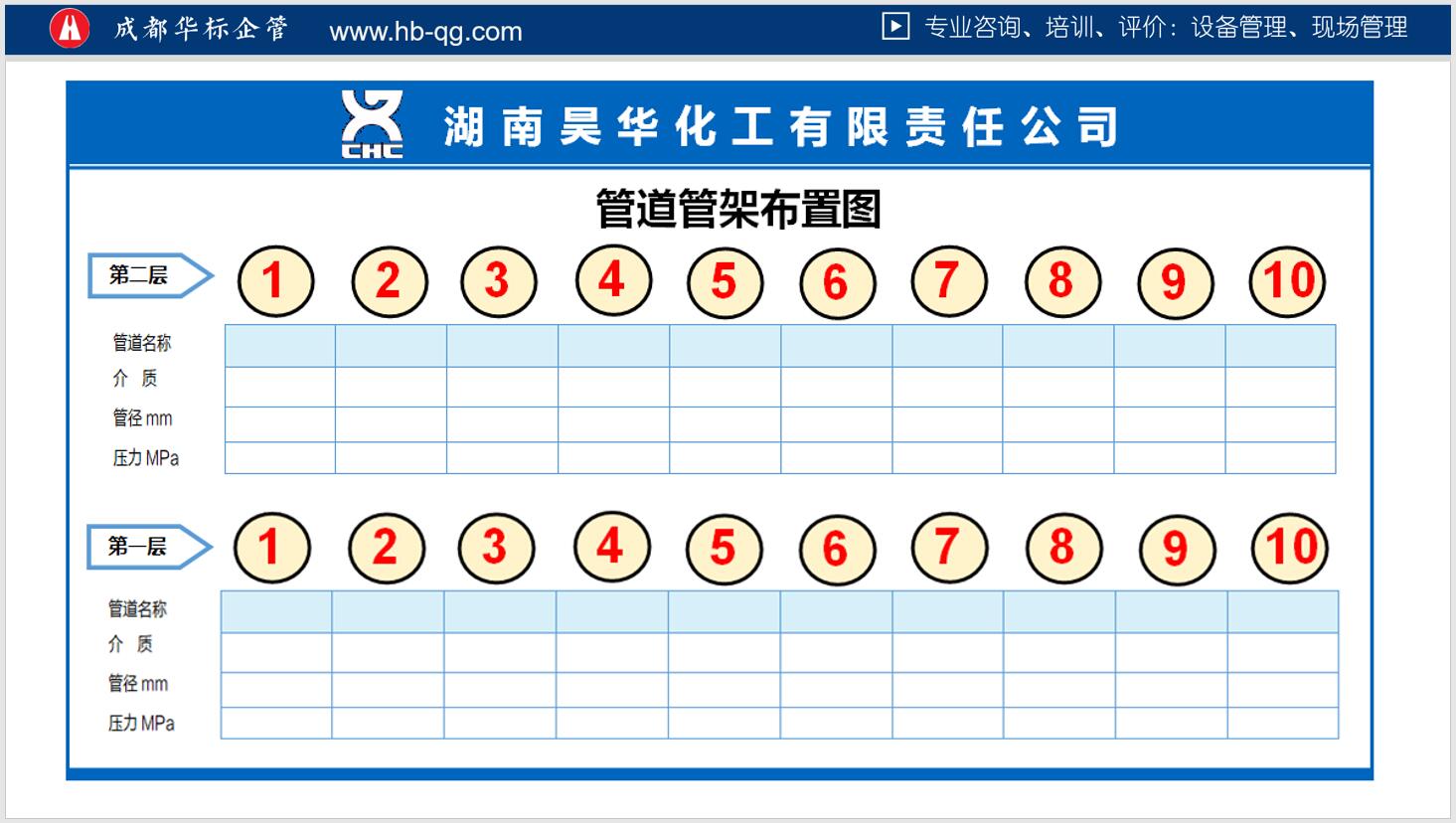

李工好！根據你的管架圖片，設計了個管架管道布置圖，僅供參考（如圖）：
二、管架標牌設計關鍵要素
1.管架標牌的內容：
——完備式：管線編號、管線名稱、管內介質、管線規格（管徑）、壓力（MPa），以及伴熱方式及伴熱管規格。
——簡潔式：從左到右標示管道編號（必須對應上面管道的編號或序號）、管道名稱（或介質）。
2.標牌樣式：標牌通常為長方形，長寬的尺寸需根據管架上管道的數、每排管線的數量實際情況，
進行綜合考慮進行設計。標牌設計應一目了然、美觀，可考慮在標簽上使用公司LOGO。注：標牌字體宜用黑體類，避免用宋體類。
3.標牌材質：圖文宜用車身貼寫真 或 絲印烤漆，基材宜用鋁板 或鋁塑復合材料,厚度應大于2mm。
3.固定的方式：制作金屬標牌架，固定標牌。

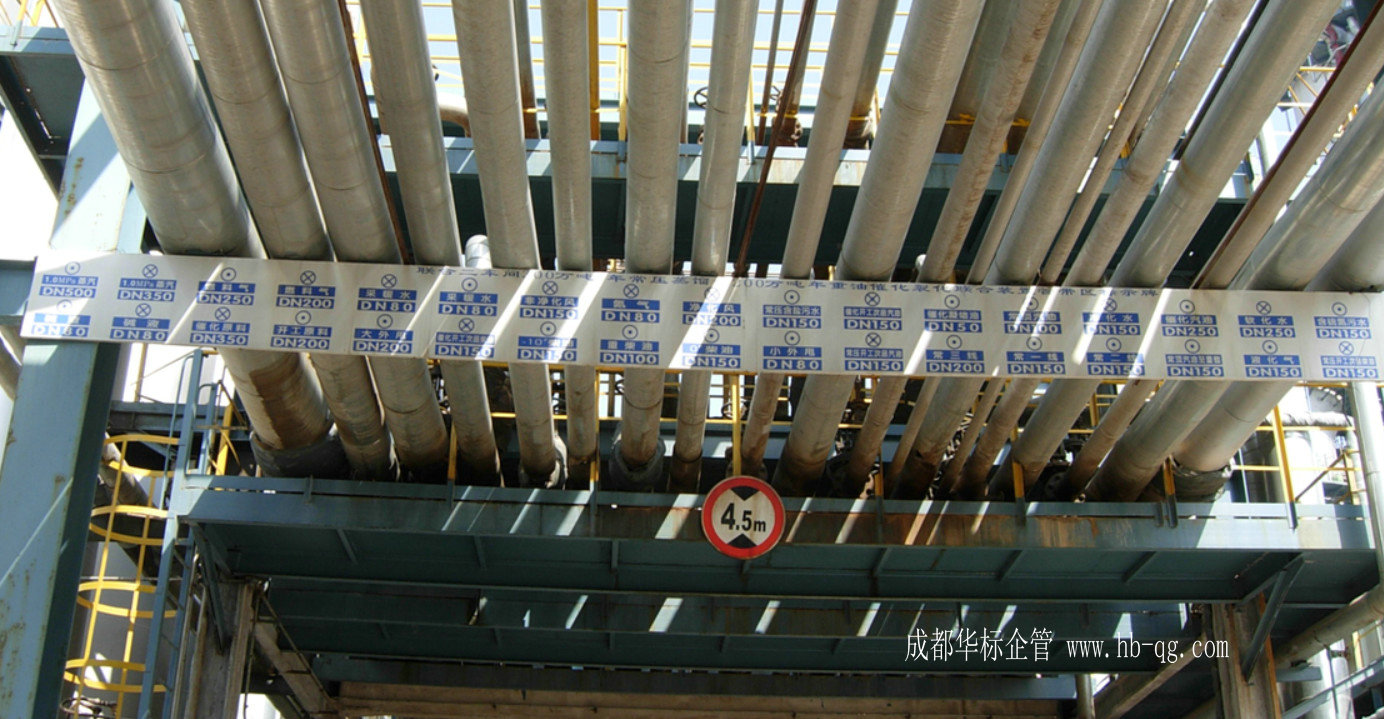

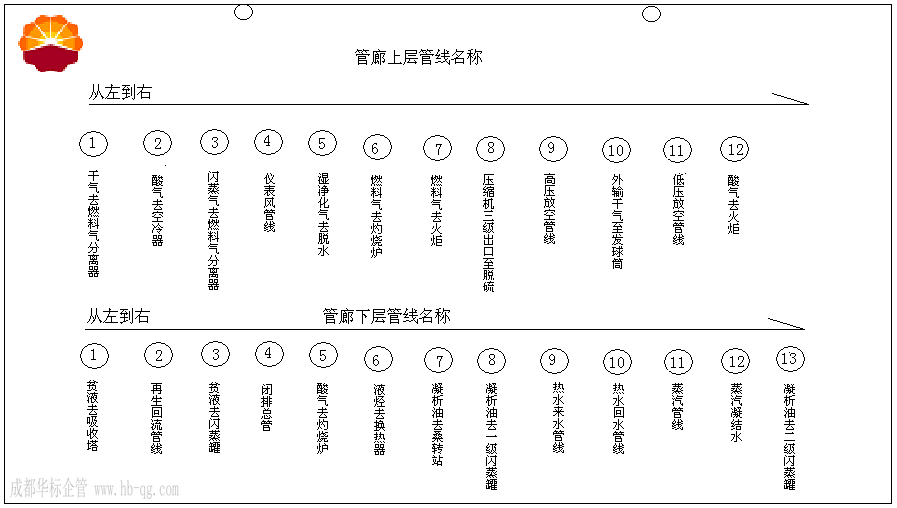

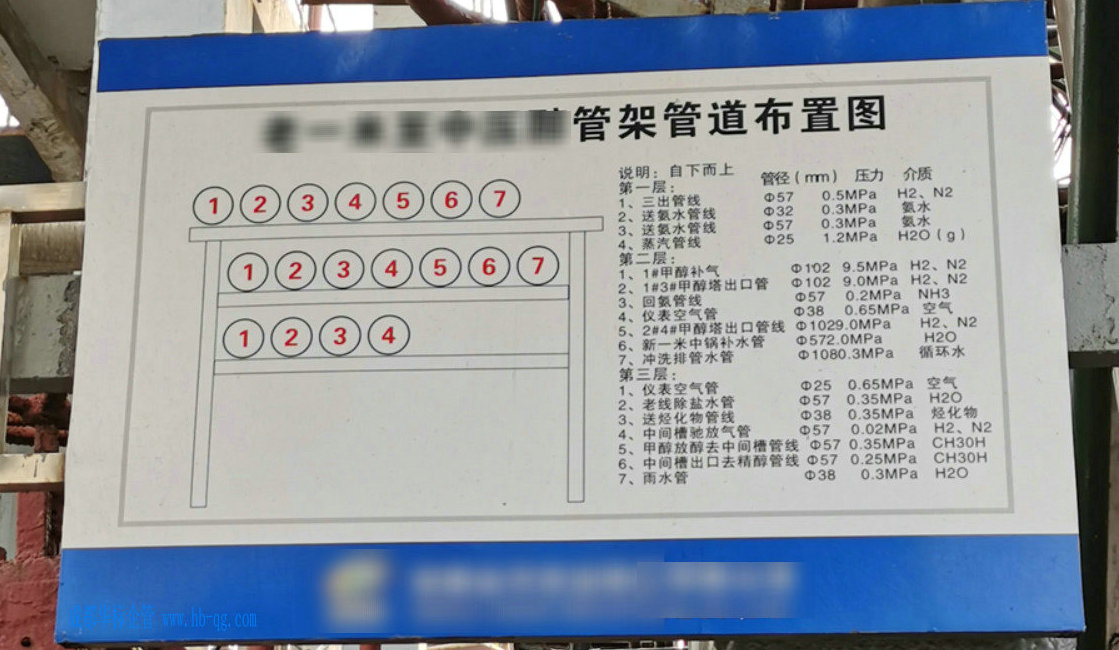

三、可供參考圖：

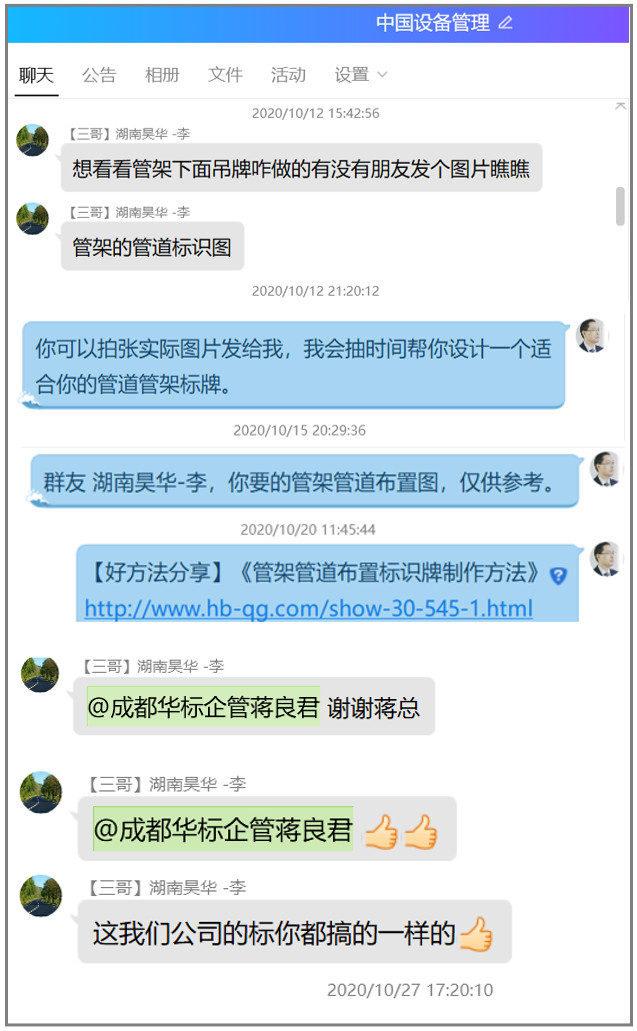

Q群名：中國設備管理，交流截圖：
