圖解雨季減少空壓氣體帶水的排查方法
答疑撰文：蔣良君 成都企管首席顧問
【問題】最近有群友“浙江-周”在“中國設備管理群”Q群內提出：各位老師，（空壓）管道中老是有水，如何處理（已裝干燥機、冷干機、過濾器、儲氣罐也每天都放水）？
注：鑒于 這個問題也是很多企業存在的共性問題，蔣良君特抽時間編制答疑資料，以供群友參考。
【答疑】成都華標企管 蔣良君
問題背后一定有原因，只有當你找到真因后才能解決空壓管道含水的問題。
首先，按您公司的壓縮空氣凈化成套配置的流程，逐一排查，就能找出空氣含水量大是在哪個環節（設備），以下針對壓縮機、（冷凍式/吸附式）干燥機、過濾器、空氣儲罐、分汽缸、氣動三聯件，可能影響空氣含水的主要因素進行排查：
一、空壓機
1.1螺桿壓縮機。

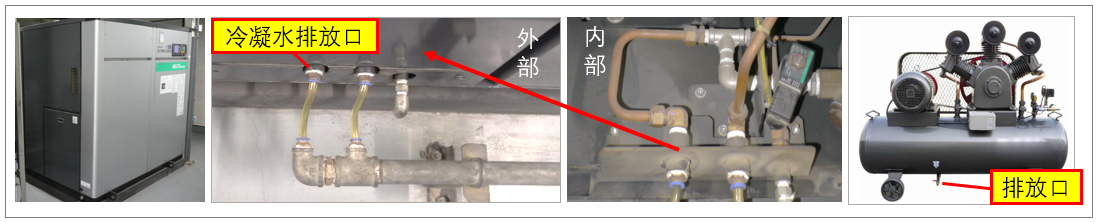

1）應檢查冷凝水排放口，排水器能正常排水（建議在排放口用透明管接，方便觀察。），間歇性地排出含有冷凝水的空氣為正常。如圖：

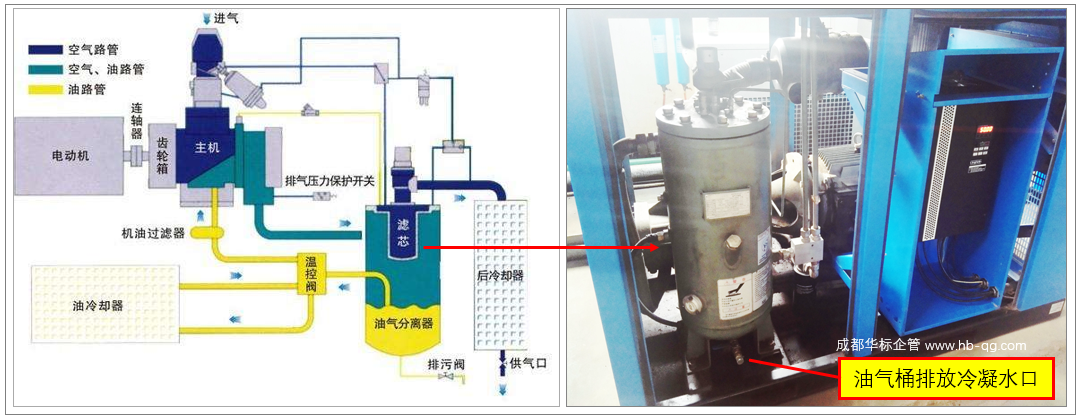

2）油氣桶排水（見下圖）。在停機狀態下，應利用排污閥定期排放桶內底層的冷凝水。通常，夏、秋季每周放1次水；冬、春：每2周放1次水。應在機器停機、油氣分離罐內無壓力、充分冷卻、冷凝水得到充分沉淀后進行，如早上開機前排放。建議根據濕度情況制定冷凝水排放時間表，按期排放。
注意：根據筆者輔導企業時的了解，90%以上的企業都沒做到位的（定期排放油氣桶的冷凝水）。
提示：空氣中的水分可能會在油氣桶中凝結，特別是在潮濕天氣，當排氣溫度低于空氣的壓力露點或停機冷卻時，會有更多的冷凝水析出。
1.2活塞式空壓機。在停機狀態下，應利用儲氣罐底的排污閥定期排水。

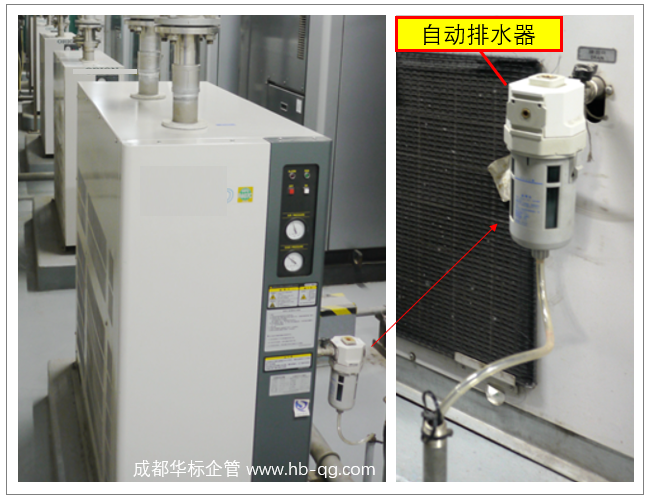

二、.冷凍式干燥機 檢查要點
每天應檢查一次自動排水器，排水功能正常。通常每月清潔一次排水器的過濾網，避免堵塞。
注：其他檢查項（如：工壓力、溫度、散熱等），按企業的點檢標準檢查。

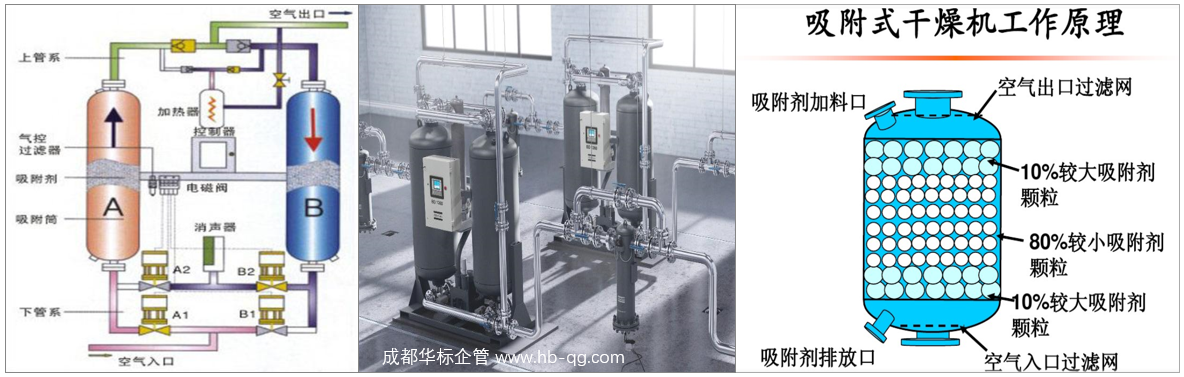

三.吸附式干燥機 檢查要點
3.1宜每班檢查控制面板，無異常報警信息。應檢查前置過濾器的自動排水閥，工作正常。
3.2宜每周檢查水份指示器，硅膠藍色標示干燥，粉紅表示潮濕（干燥劑失效應更換）。通常，當露點低于-23.5℃時，硅膠呈粉紅色表示潮濕。
3.3宜每周檢查前置過濾器、后置過濾器的壓力，若壓力降超過規定的壓力（如：0.05Mpa）則需更換濾芯。若按周期，通常每年更換1次。
3.4宜每月檢查消音器無堵塞現象，再生塔回沖壓力過大則表示消音器需要更換。通常，消音器每18個月更換1次。注“消音器屬耗材，當長時間使用時消音孔會被乾燥劑粉塵阻塞，造成機臺再生時再生氣不能順暢排出，會使吸附劑順利完成再生，嚴重時會導致吸附劑過早飽和，影響機臺正常工作，導致露點升高。
3.5宜每日檢查露點狀態（露點值應符合你公司規定要求值）。
注1：露點儀及其探頭應每季度校驗一次。
注2：露點控制是為了節能，露點儀探頭測出口氣流露點，通常設定值(設計值)為≤-40℃，具體根據用戶需要而設定。

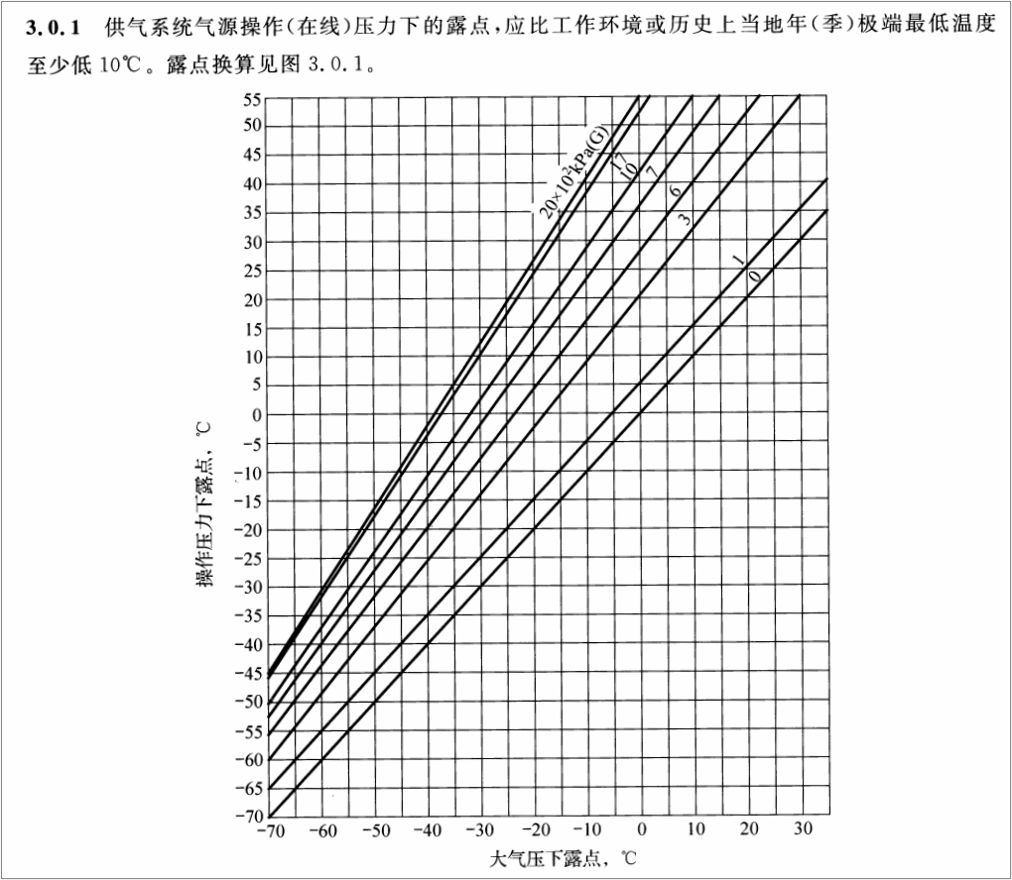

注3：儀表空氣壓力通常在0.6~0.7MPa，露點要求都是-40 ℃以下。具體參考標準HG/T 20510-2014 《儀表供氣設計規范》 ：3.0.1 供氣系統氣源操作（在線）壓力下的露點，應比工作環境或歷史上當地年（季）極端最低溫度至少低10℃。
注4：通常

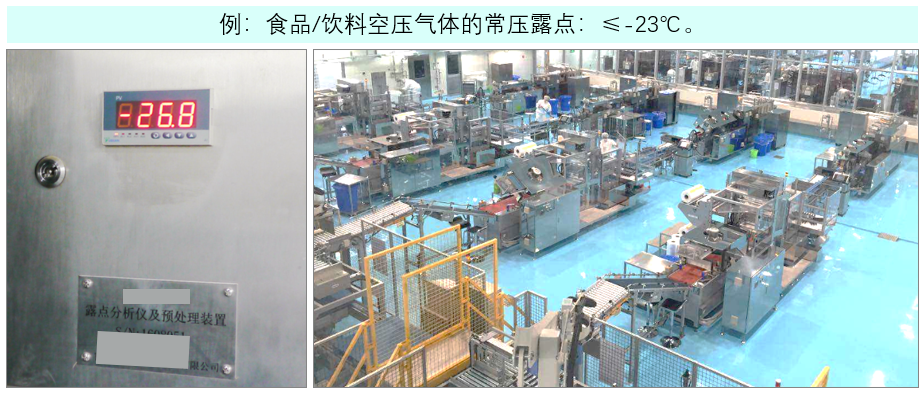

——用于氣動元件不宜水份影響的用氣、氣體輸送、高級噴涂氣動軸承、儀表、1級配置時用于制藥、食品、除臭、除菌、空分制氮、制氧等，常壓露點：-23℃。
——用于高級噴涂等較干燥的氣動工具，常壓露點：-40℃~-80℃。

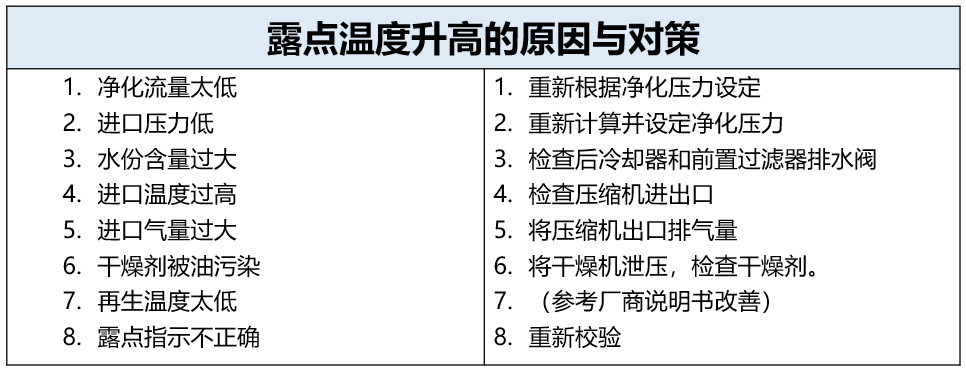

——若露點溫度升高，可參考以下“露點溫度升高的原因與對策”或廠商說明書進行排查與處理。
3.6宜每年，關閉進/出口閥門或將干燥機旁通打開，徹底將干燥機系統泄壓，打開干燥劑充填口，采樣檢查干燥劑，如果干燥劑被油污染粉碎，則應更換干燥劑。通常，干燥劑的更換周期為2年，具體的更換周期可更加廠商推薦周期或打開檢查的狀態而定。
提示：其他運行條件、進口壓力及溫度、空氣流量按點檢標準執行。

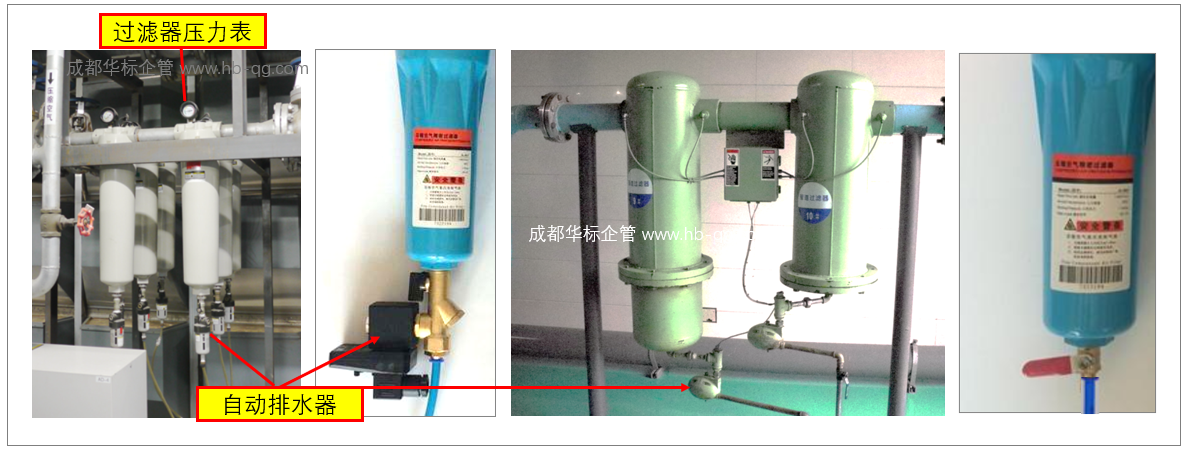

四、過濾器 檢查要點
4.1過濾器上有壓力表：壓力表指針在綠色至黃色區域內，指針在紅色區應換濾芯。或按過濾器廠商說明書建議的壓力更換濾芯。
4.2過濾器無壓力表，應按過濾器廠商說明書建議的周期更換濾芯。提示：這也是很多企業容易出現的問題，不定期更換濾芯。
4.3自動排水：過濾器安裝了自動排水器的，每天應檢查自動排水器能自動排水，通常每月清潔一次排水器的過濾網，避免堵塞（這也是很多企業容易忽視的問題）。注：排水器的設定時間、壓力應符合廠商說明書的要求。
4.3手動排水：過濾器排污口若沒安裝自動排水器，則必須監督執行崗位每天按時手動打開閥門排水。提示：最好安裝自動排水器，員工手動排水，不一定會按規定時間執行。

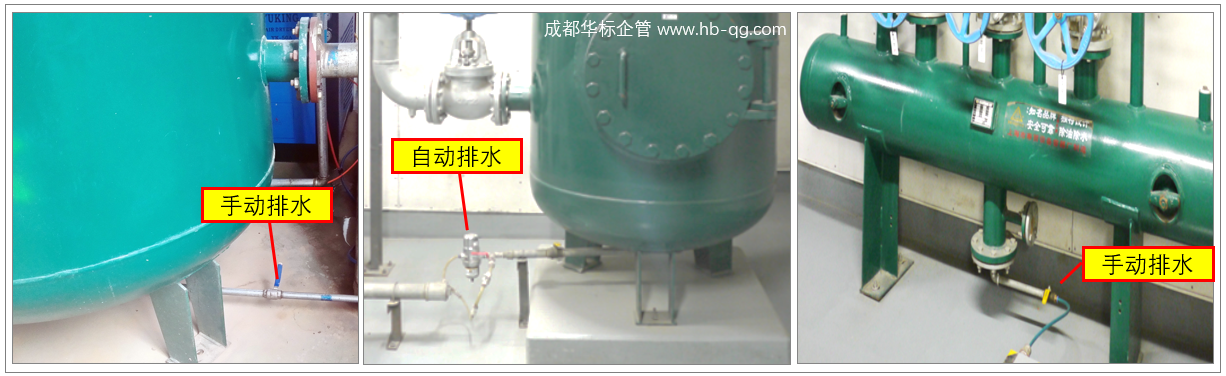

五、空氣儲罐、分汽缸 檢查要點：
5.1自動排水：每天應檢查自動排水器能自動排水，通常每月清潔一次排水器的過濾網，避免堵塞。注：排水排水器的設定時間、壓力符合廠商說明書的要求。
5.2手動排水：管理者應督導員工，每天按規定的時間打開儲氣罐底部的排水閥門排水，無水排出時則關閉。

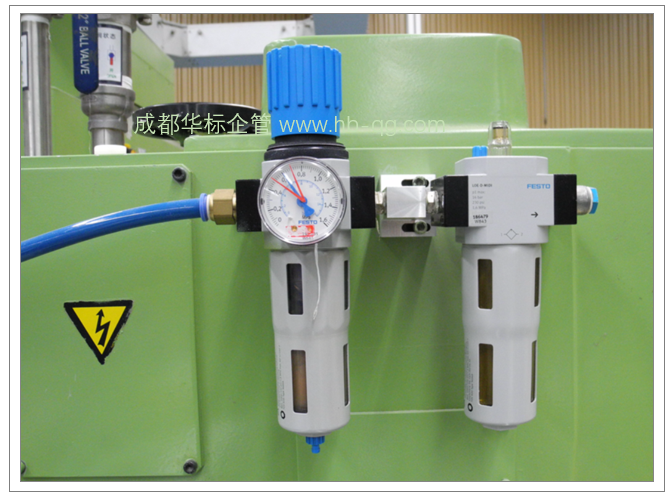

六、氣動三聯件 檢查要點
6.1每周應檢查一次過濾器的水位，以免水面升高從污染過濾器濾芯，若水位接近上限則應手動排水；
6.2每月應檢查1次水杯，如果濾芯發黑，說明濾芯過臟，應該更換。通常，濾芯使用2年應該更換（可納入年度定期更換計劃）
注：油霧器、壓力表檢查，按企業點檢標準執行。

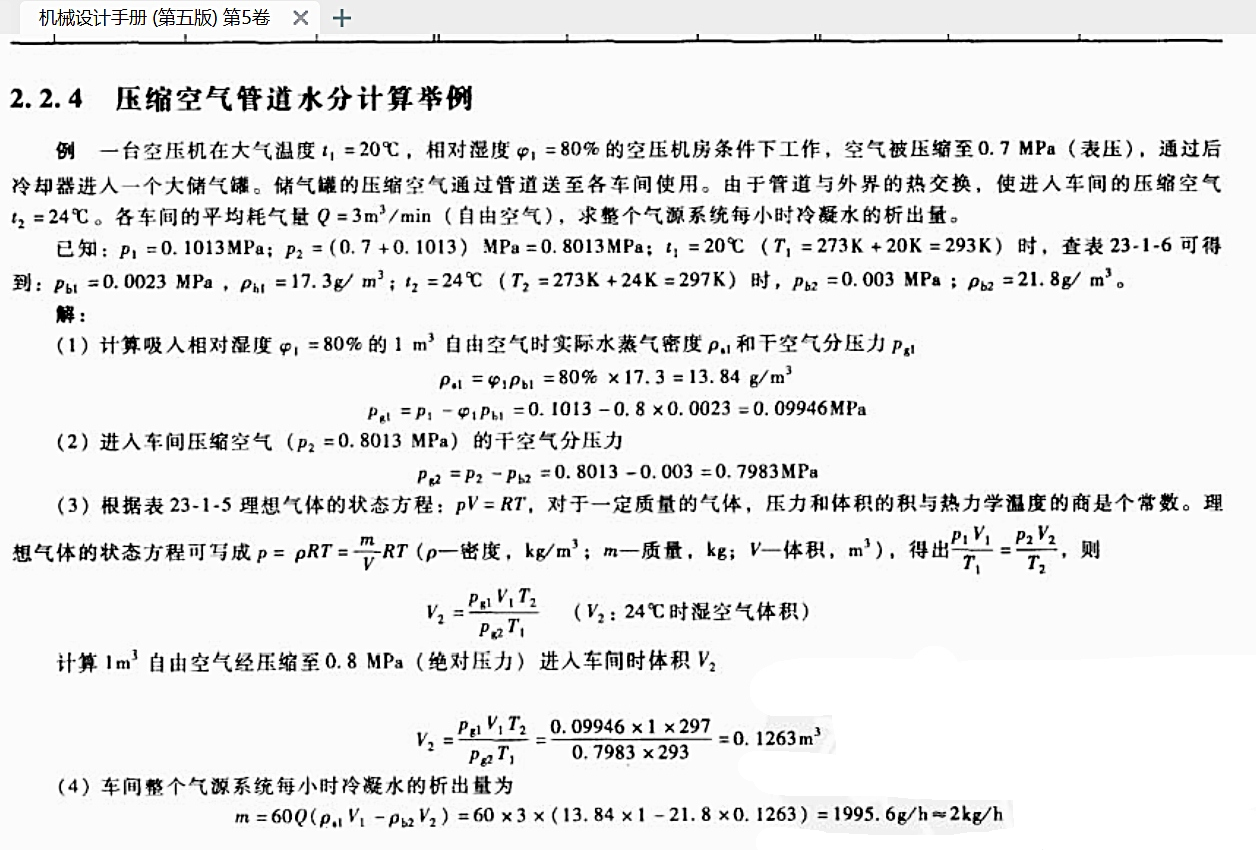

參考資料：《機械設計手冊》（第5卷）截圖：壓縮空氣管道水分計算
你從以上排查若都沒問題，都做到位了，若空壓管終端仍然含水，估計是你整個空壓系統的設計（布置）上有問題，你可抽時間研究 GB 50029-2014《壓縮空氣站設計規范》，根據你公司對空壓系統的空氣質量等要求，根據你的預算，進行技術改造則可徹底解決雨季空壓管含水多的問題，必要時，可請專業的空壓設備廠商到廠提供改善方案。總之，問題背后一定有原因，只有找到真因才能對癥下藥，解決空壓氣體含水的問題。
以上，僅對空壓氣體含水問題的排查做了提示，僅供參考，不足之處，歡迎您提供寶貴建議給我補充，以供更多企業朋友參考。
