圖解設備旋轉方向標示方法
圖/文：蔣良君 成都華標企管

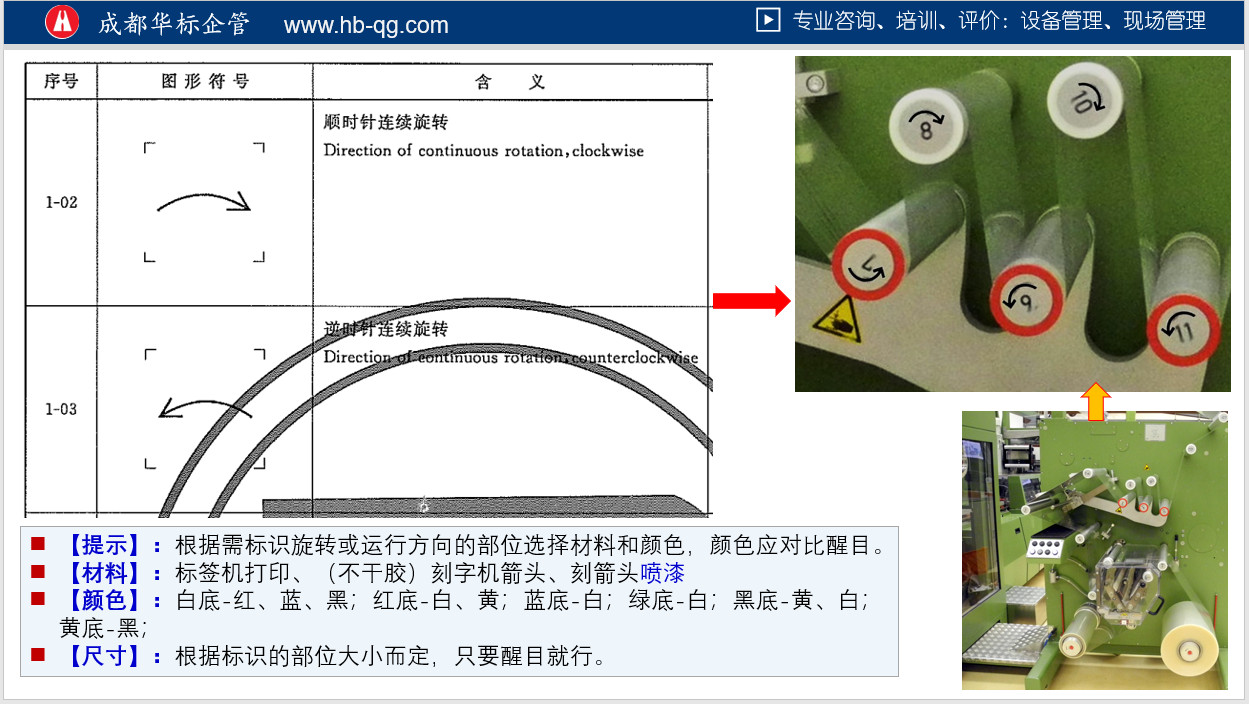

提示：根據需標示設備部位的顏色、位置大小，設計箭頭的材料、顏色、尺寸，可參考下列具體方法。
一、【材料】：標簽機打印（有切割功能的）、（不干膠）刻字機刻箭頭、刻箭頭用自動手噴漆。

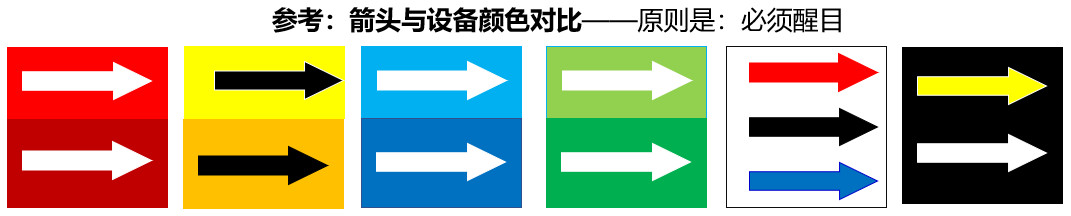

二、【顏色】：白底-紅、藍、黑；紅底-白、黃；藍底-白；綠底-白；黑底-黃、白；黃底-黑；見下列參考圖：
要求：
1：在一個企業內，顏色宜保持一致。
2：顏色應能夠被人員迅速識別，決定因素是：箭頭的大小、箭頭顏色與設備底色對比。
三、【尺寸】：根據標識的部位大小而定，只要醒目就行。
確定箭頭尺寸的方法：
1.根據標示部位的尺寸確定箭頭尺寸的長、寬。如：箭頭寬度為防護罩寬度的1/3、1/4、1/5等，箭頭長度則需根據部位（皮帶防護罩、聯軸器防護罩、轉子軸、旋轉開關大小和方向等）。你可根據不同旋轉部位的尺寸范圍，規范箭頭的尺寸和圖形標準，形成企業自己的“設備旋轉部位箭頭標示規范”。
2.具體方法1：在ppt內（ppt頁面尺寸可自己設定大小），按待標示設備實際尺寸，畫箭頭，覺得協調、醒目則可確定箭頭尺寸。
3.具體方法2：在CorelDRAW或CAD內按實際待標示部位的尺寸，設計箭頭。原則：協調、醒目。
