[設備管理體系] 一文搞懂 液壓系統固體顆粒污染度等級代號
編制：成都華標企管 首席顧問 蔣良君
當我們對液壓系統、潤滑系統安裝清洗后、油品清潔度定期檢測、換油清洗、系統檢修后，為確保液壓、潤滑系統油液的清潔度，通過用自動顆粒計數器或用顯微鏡計數所得的數據，根據你選定的標準，如：設備廠商提供的、國標GB/T 14039 、行標、NAS1638或ISO4406等要求的污染等級代號，來判斷油品的清潔度，以決定后續相應的工作（清潔度符合要求可投入運行、確定換油等）。對于液壓系統固體顆粒污染度等級代號，這三個方面一定要搞明白，如：
1.同一個標準不同代號的含義，你明白嗎？如：22/18/13、*/19/14、-/19/14、14/12/≥7、18/13
2.不同標準之間的對應關系如何？ 如：ISO 4406、NAS1638
3.GB/T 14039 與ISO4406污染等級代號對顆粒數的確定有啥不同？
你若不是很明白，請看成都華標企管為你整理的以下資料，對你理解一定有幫助。

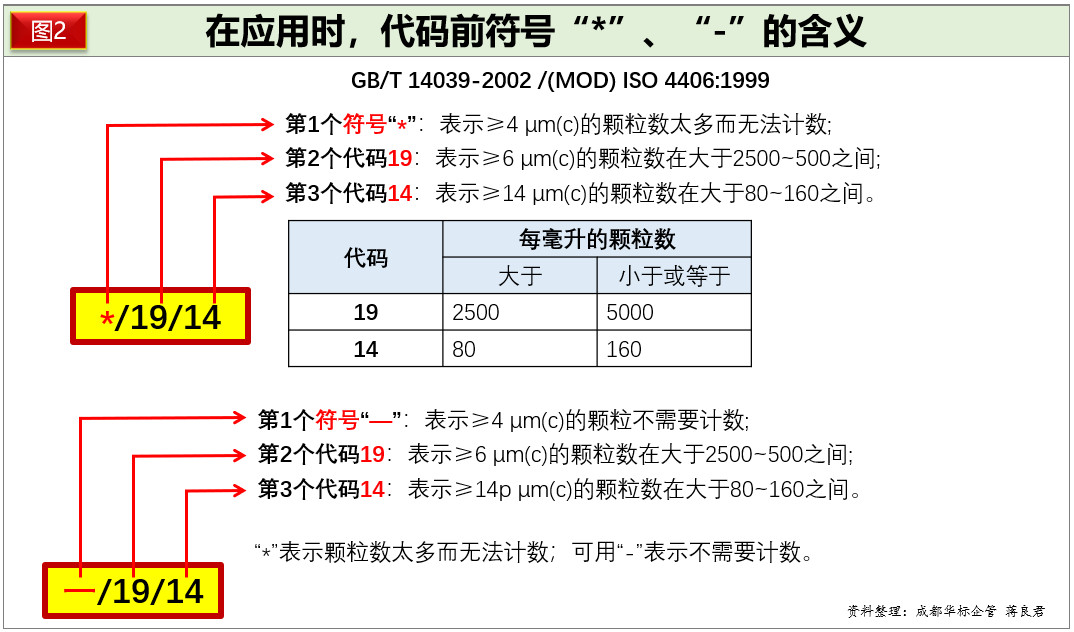

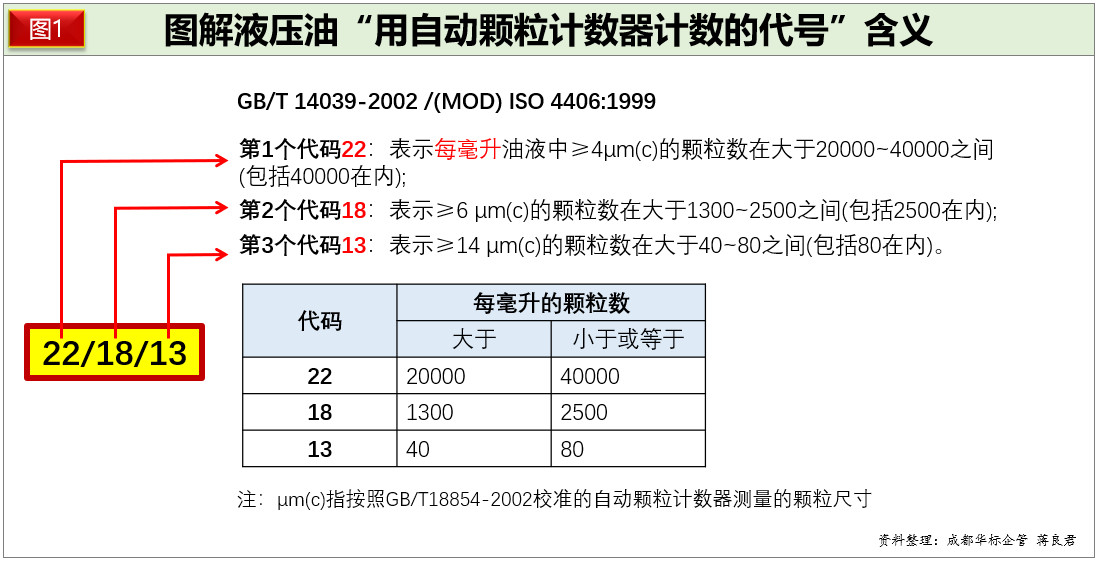

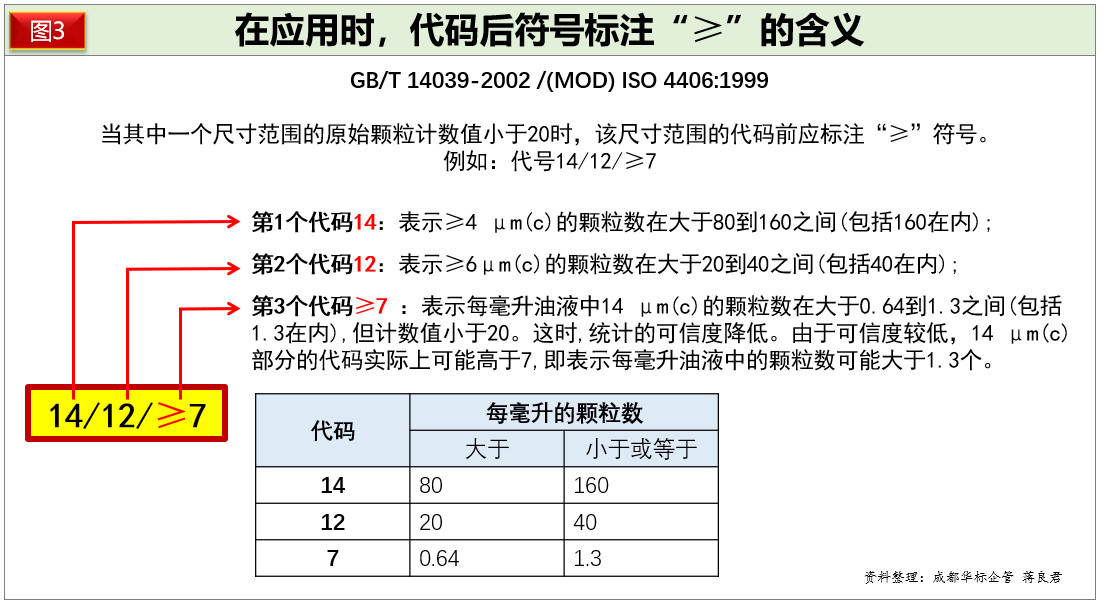

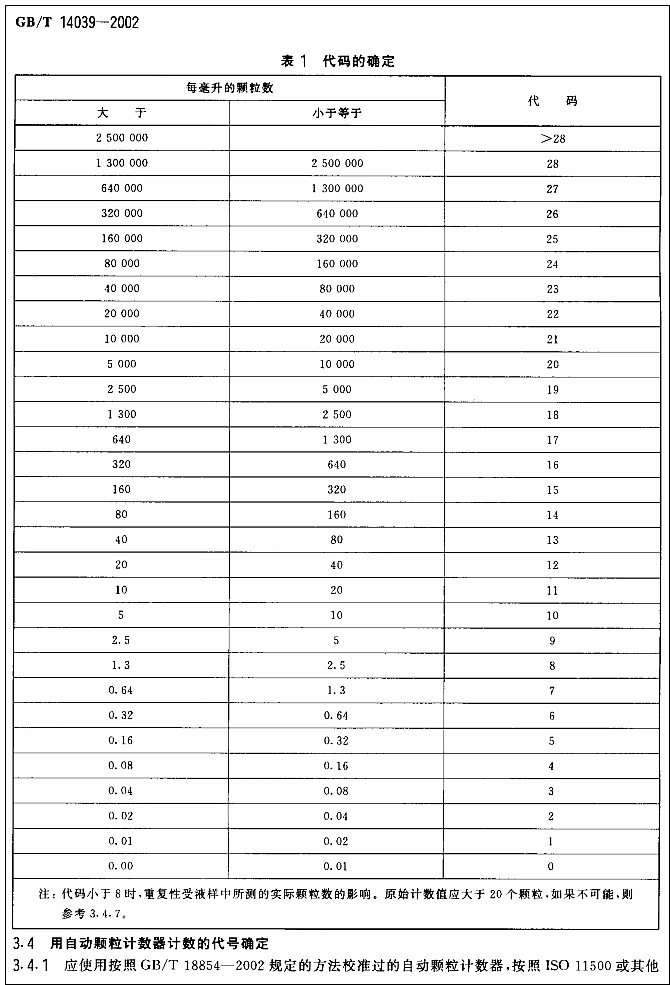

一、以“GB/T 14039-2002液壓傳動油液 固體顆粒污染等級代號”為例：

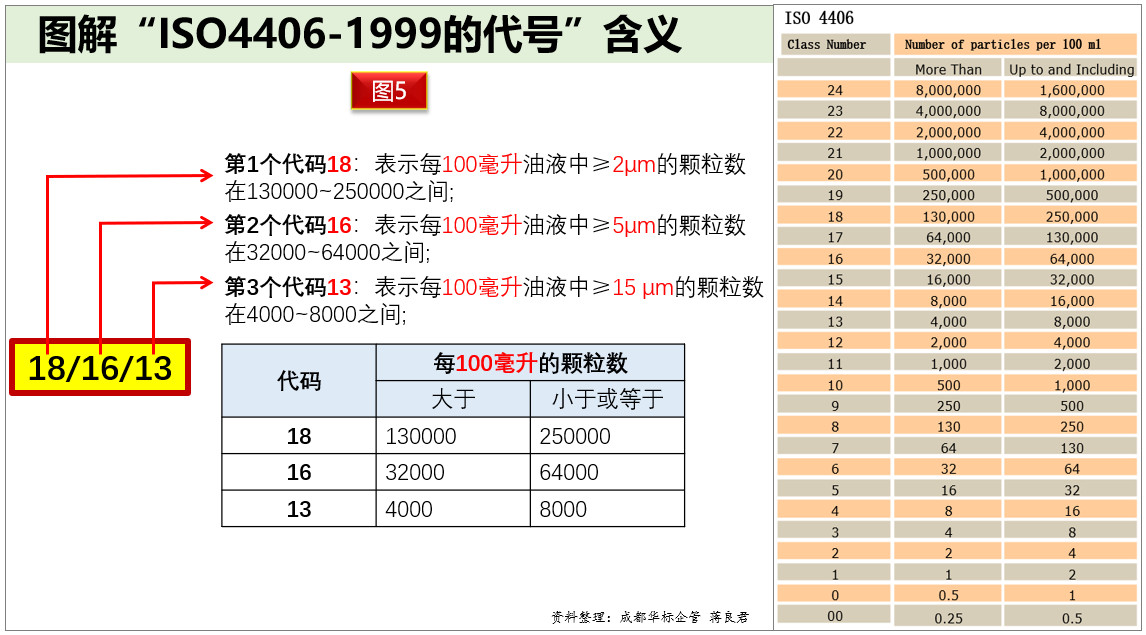

二、以ISO 4406:1999為例
三、GB/T 14039、ISO 4406、NAS1638固體顆粒污染度之間的關系
1.國際上多采用NAS“美國宇航標準分級”和ISO“國際標準化組織”發布的污染度標準，我國的液壓油固體顆粒污染等級代號GB/T 14039-2002是 修改采用 ISO 4406:1999。
2.液壓油的污染用污染度等級來表示，它是指單位體積工作介質中固體顆粒污染物的含量，即工作介質中所含固體顆粒的濃度。
3.一般來說，污物的量包括種類、形狀、尺寸、數量、重量等衡量指標；具體用何種指標取決于不同污物對產品質量的影響程度和清潔度控制精度的要求。ISO4406污染度與NAS1638固體顆粒污染度主要根據油液固體污染顆粒粒度概率密度、及污染顆粒質量之間的關系不同，以及測定方式不同，而得出的不同測試標準。

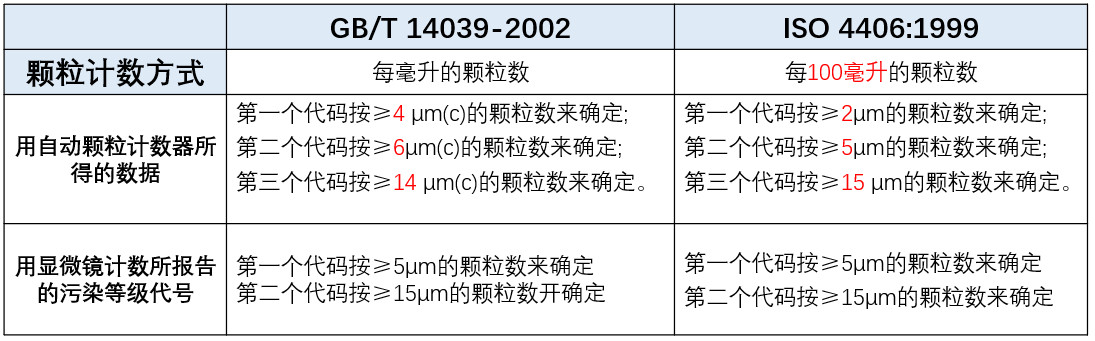

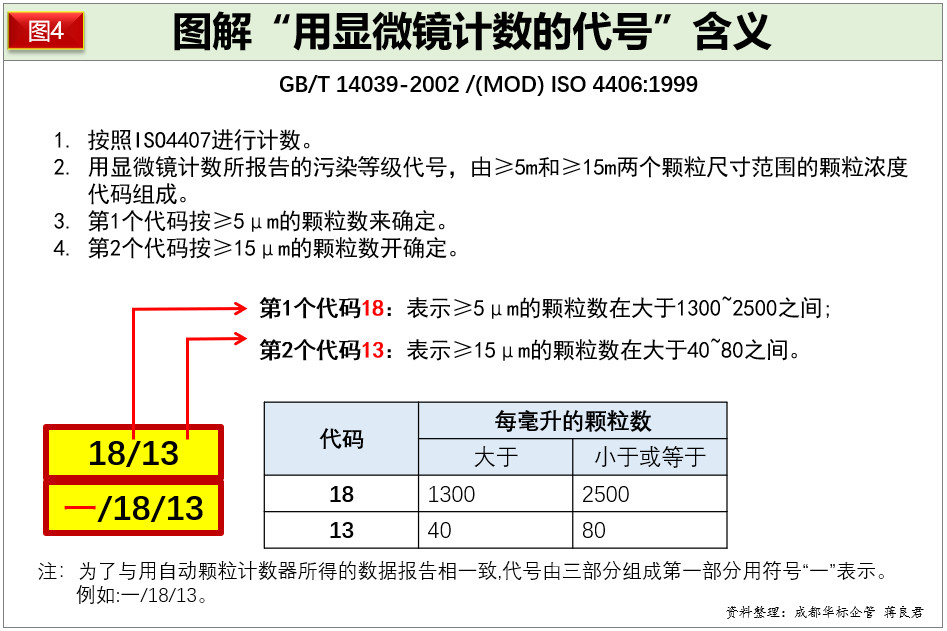

4.GB/T 14039和ISO4406油液清潔度等級概念使用自動顆粒計數器計數所報告的污染等級代號由三個代碼組成，用顯微鏡計數所報告的污染等級代號用兩個顆粒尺寸范圍的顆粒濃度代碼組成。注： GB/T 14039和ISO4406顆粒數的確定略有差異。如下表：

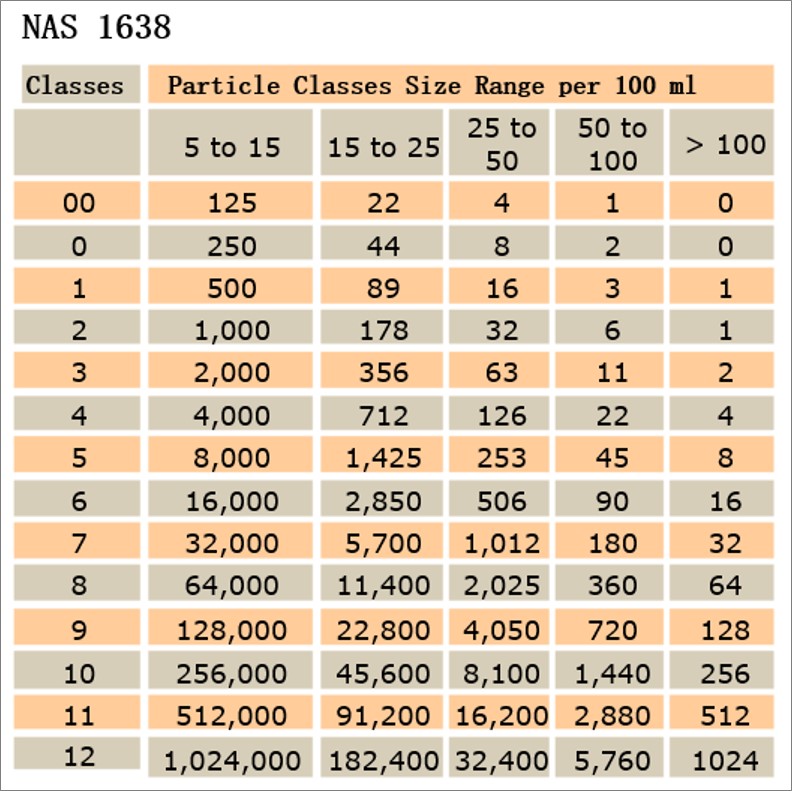

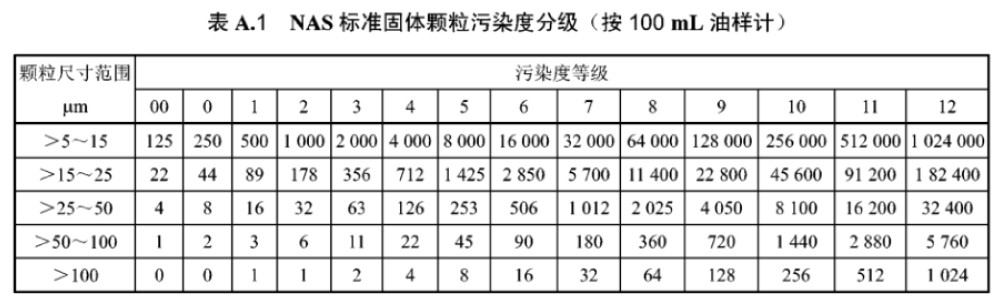

5.NAS1638是分段計數的，有5個尺寸段。由于實際油液各尺寸段的污染程度不可能相同，因此被測油樣的污染度按其中的最高等級來定。這會引起一個問題。例如，測出的5~10μm的污染度可能是4級，15~25μm顆粒的污染度可能是6級，25~50μm可能是5級，而50~100μm顆粒的污染度可能是8級，這時數據就很難處理，往往使得概念不清。如果保守的話，就會按照規定判定為8級，認為系統很臟。

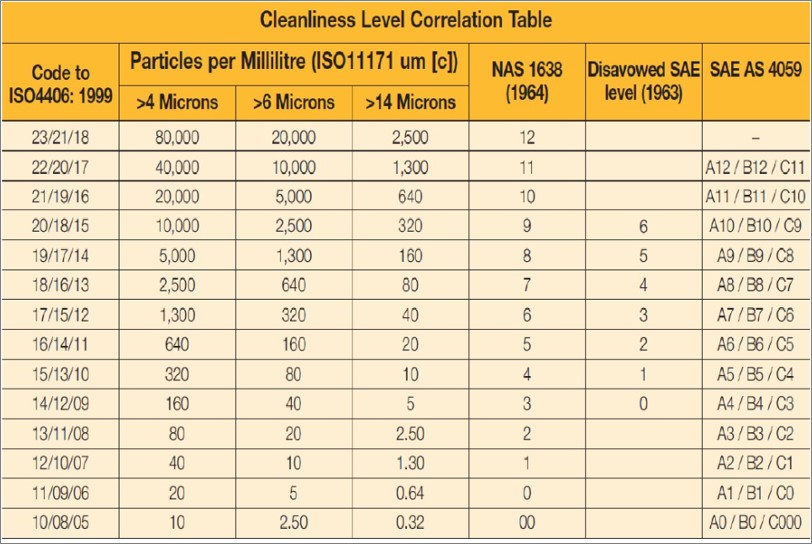

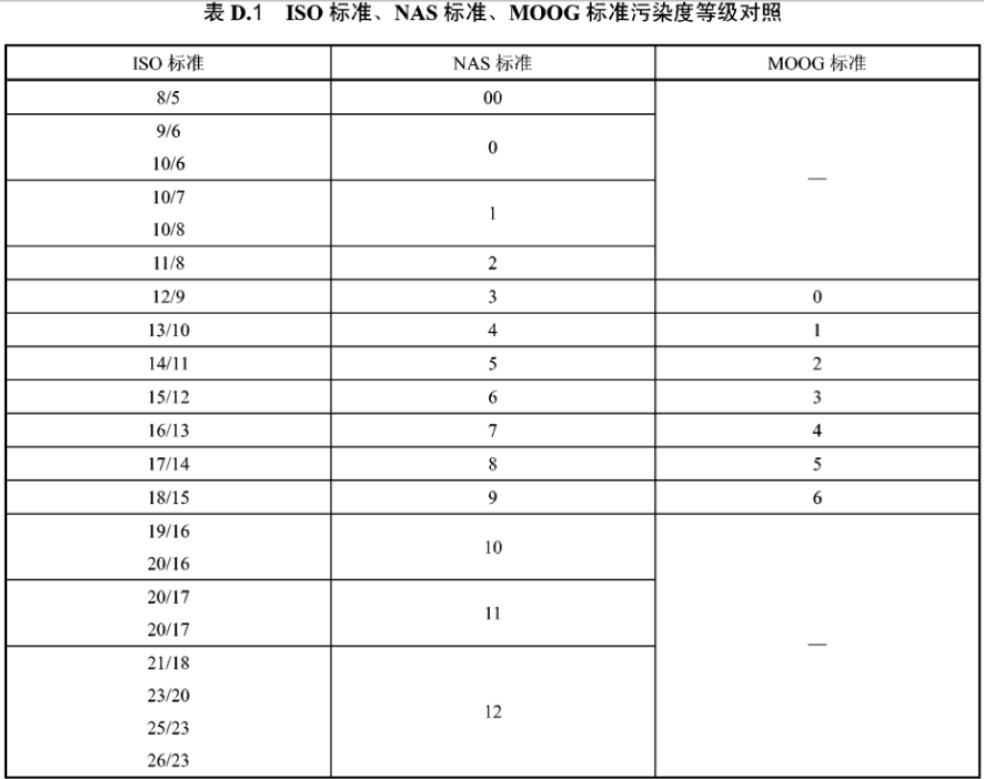

6.根據國外技術人員長期的對比分析，找到了) ISO 4406、 NAS1638兩種清潔度等級方法中一些略等于的換算關聯，可供參考，如圖：

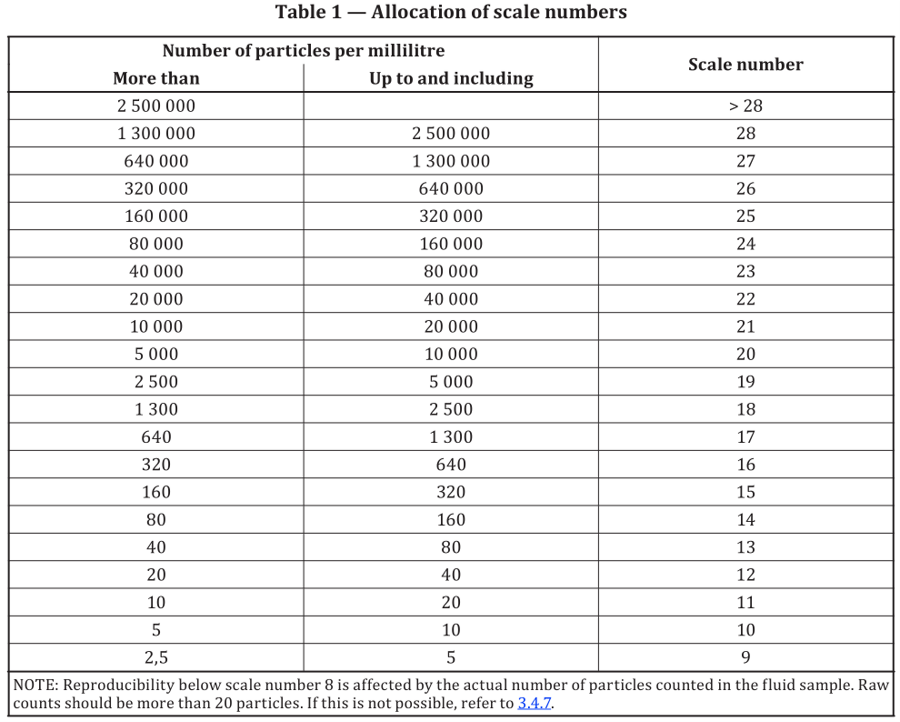

ISO4406-1999

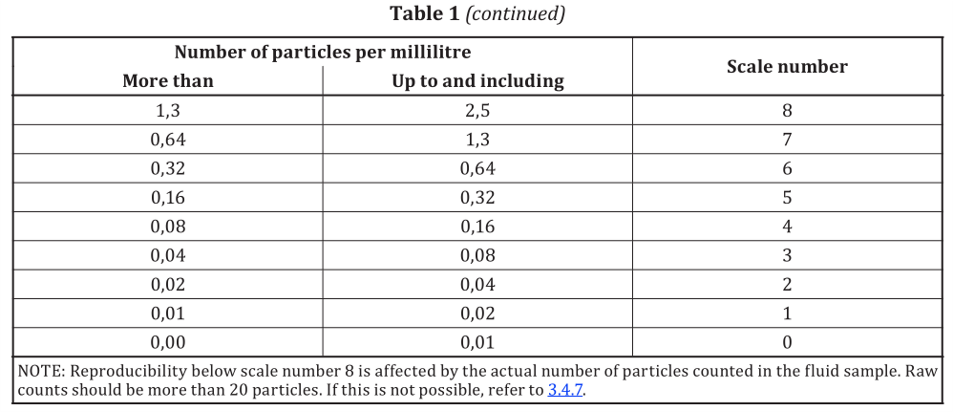

ISO4406-2017
四、參考資料
1.液壓和潤滑清洗后，管道內腔污染等級應符合設計技術文件規定,未規定時,應符合下列規定:
1）液壓伺服系統的污染等級不應大于-/15/12。
2）帶比例閥的液壓控制系統以及靜壓軸承的靜壓供油系統的污染等級不應大于-/17/14。
3）液壓傳動系統、動靜壓軸承的供油系統、潤滑油集中潤滑系統污染等級不應大于-/19/16。
檢驗方法：顆粒計數法檢測，檢查檢驗報告。
2. NB/SH/T 0599-2013《L-HM 液壓油換油指標》液壓油清潔度換油標準：大于-/18/15或NAS 9。

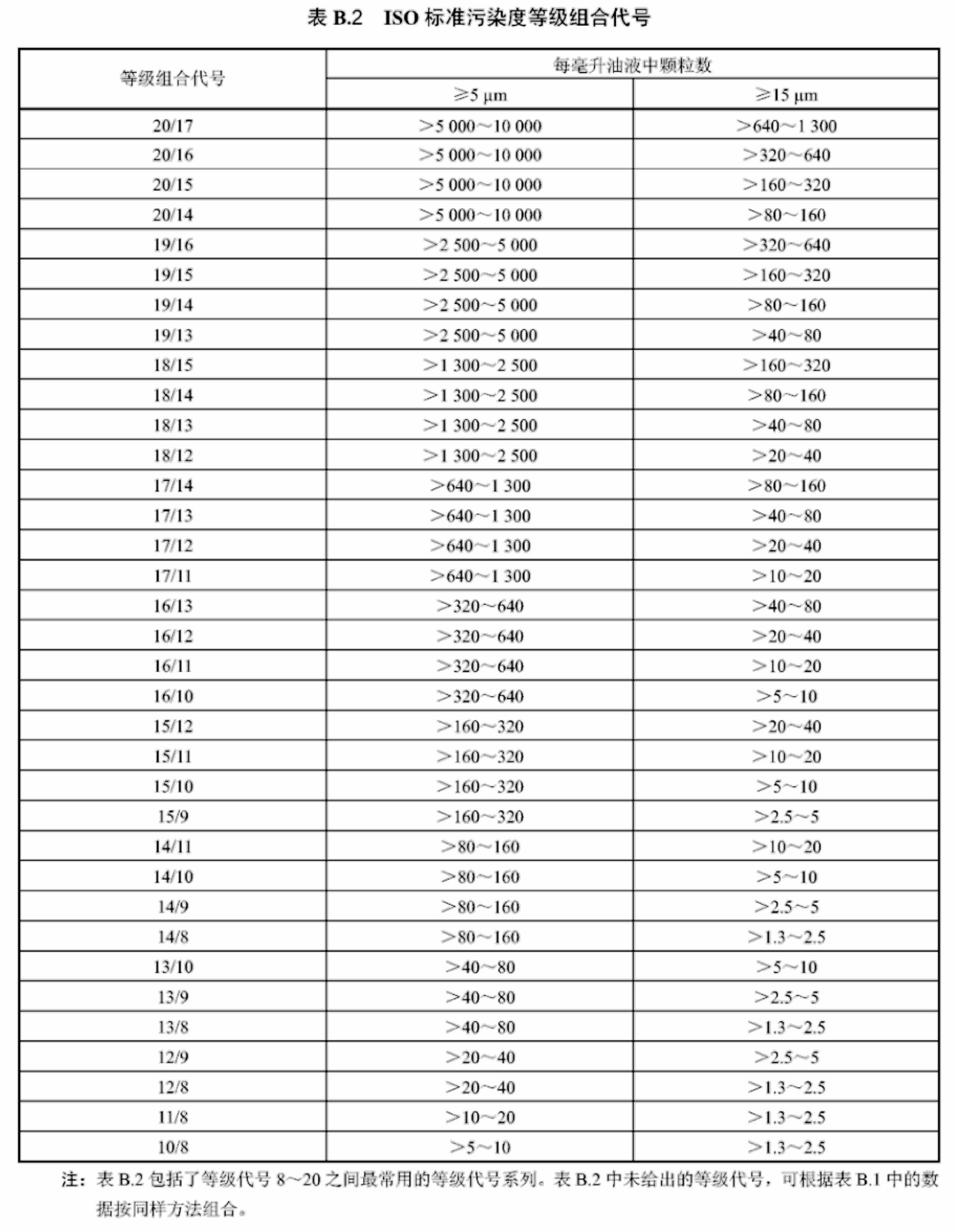

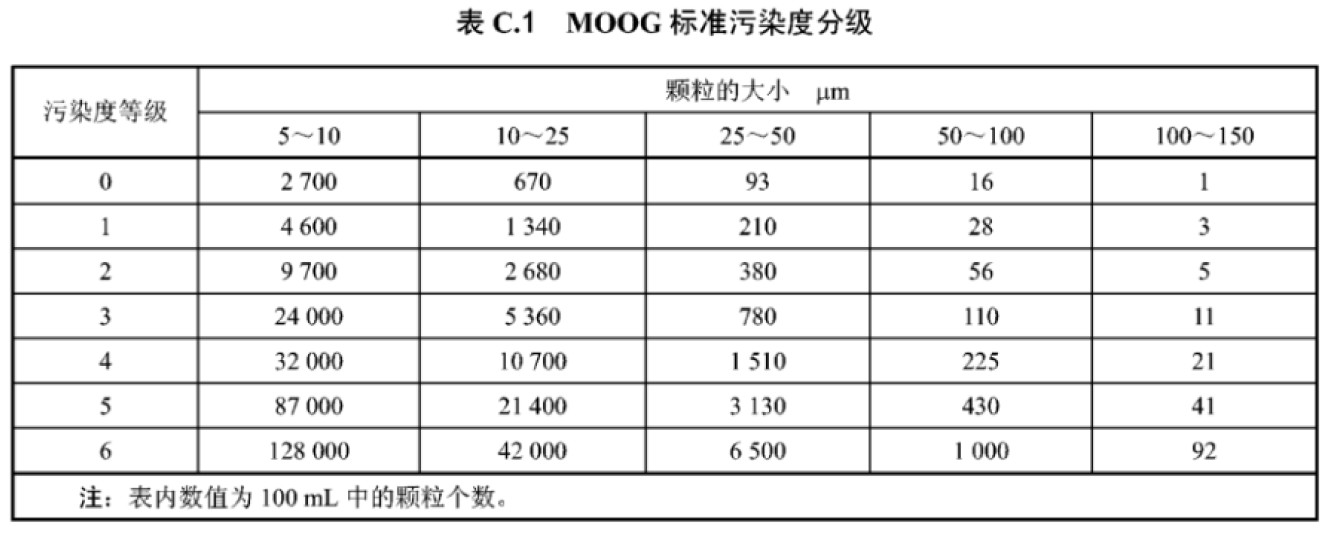

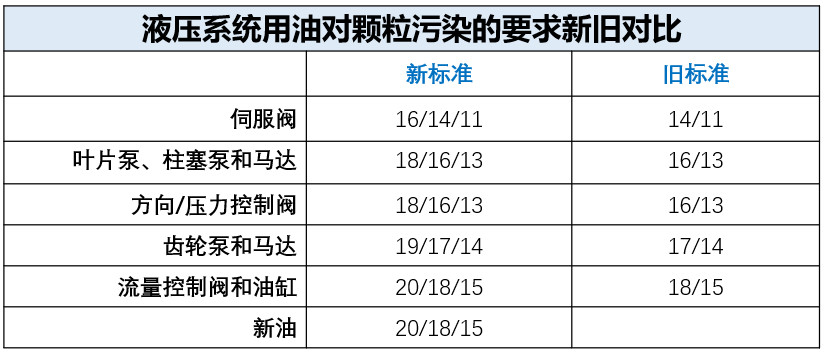

3.液壓系統用油對顆粒污染的要求新舊對比

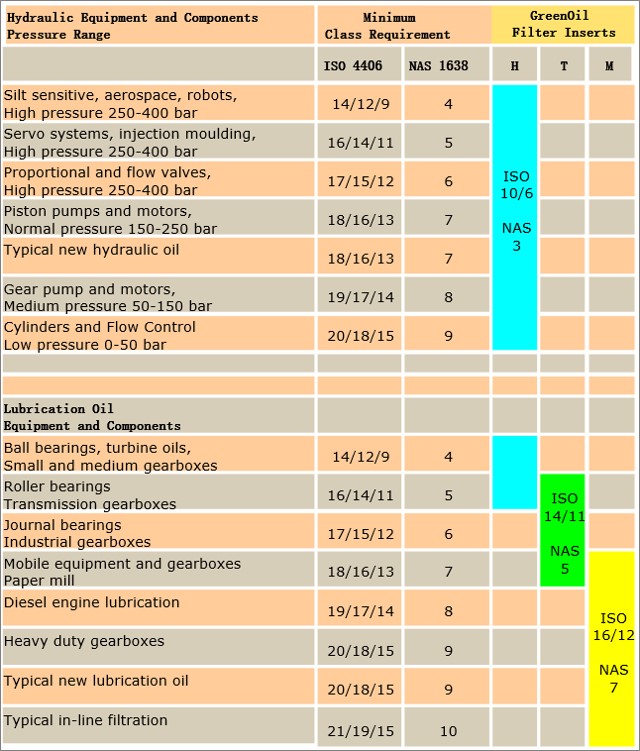

4.參考：液壓系統清潔等級
