各種電氣設備接地標識的可視化方法
資料分享：成都華標企管 蔣良君
資料摘自蔣良君為企業編制的可視化標準《接地標識標準》
資料分享：成都華標企管 蔣良君
資料摘自蔣良君為企業編制的可視化標準《接地標識標準》

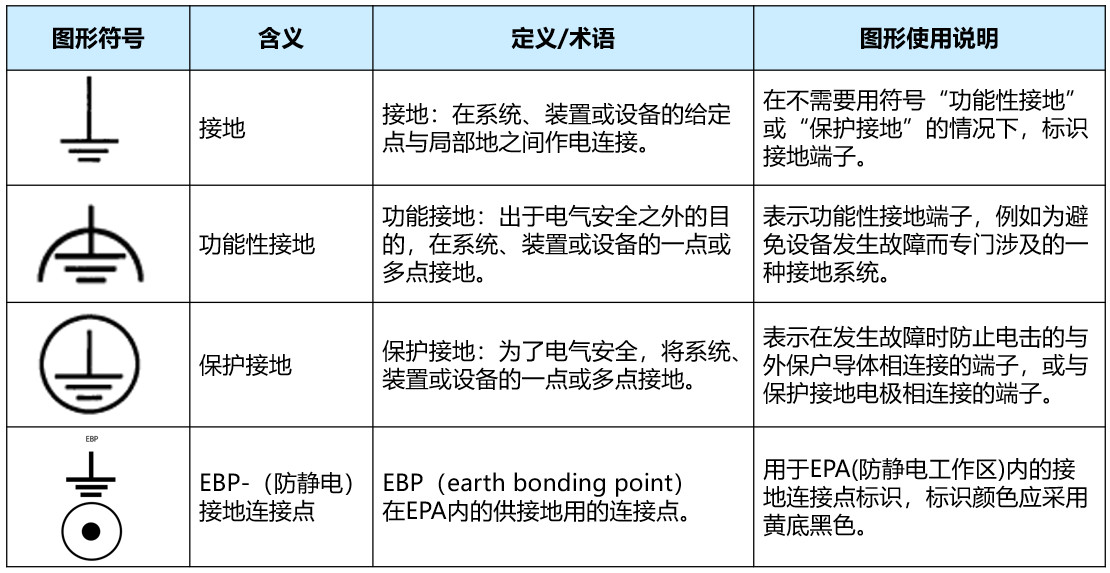

一、常用電氣接地標識的含義與使用要求

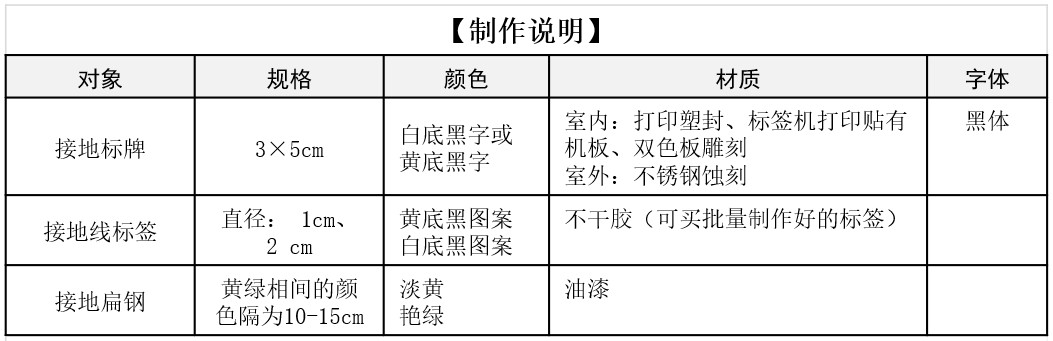

二、接地標識的制作方法
備注：
1） 接地標記參照標準：電氣簡圖用圖形符號第２部分：符號要素限定符號和其他常用符號 GBT4728.2
2） 標記顏色可采用白底圖案 或黃底黑圖案，避免使用紅色。靜電接地標識應使用黃底黑圖案。
3） 接地線接觸地面部分，外皮顏色為黃綠相間的顏色，顏色間隔為10-15cm。

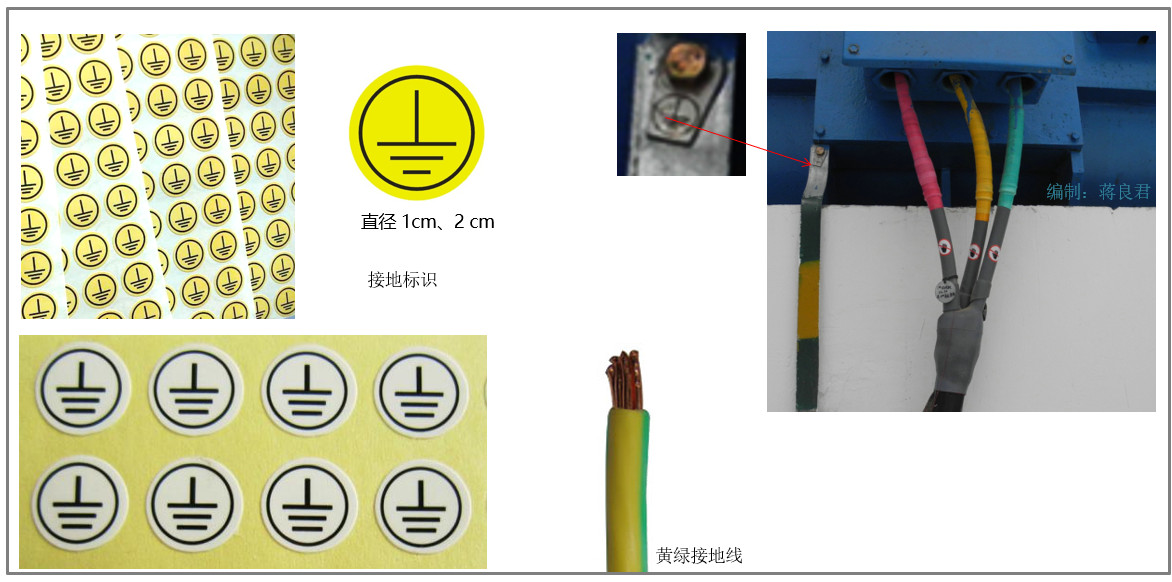

三、接地標識應用實例
1） 接地標記參照標準：電氣簡圖用圖形符號第２部分：符號要素限定符號和其他常用符號 GBT4728.2
2） 標記顏色可采用白底圖案 或黃底黑圖案，避免使用紅色。靜電接地標識應使用黃底黑圖案。
3） 接地線接觸地面部分，外皮顏色為黃綠相間的顏色，顏色間隔為10-15cm。
三、接地標識應用實例

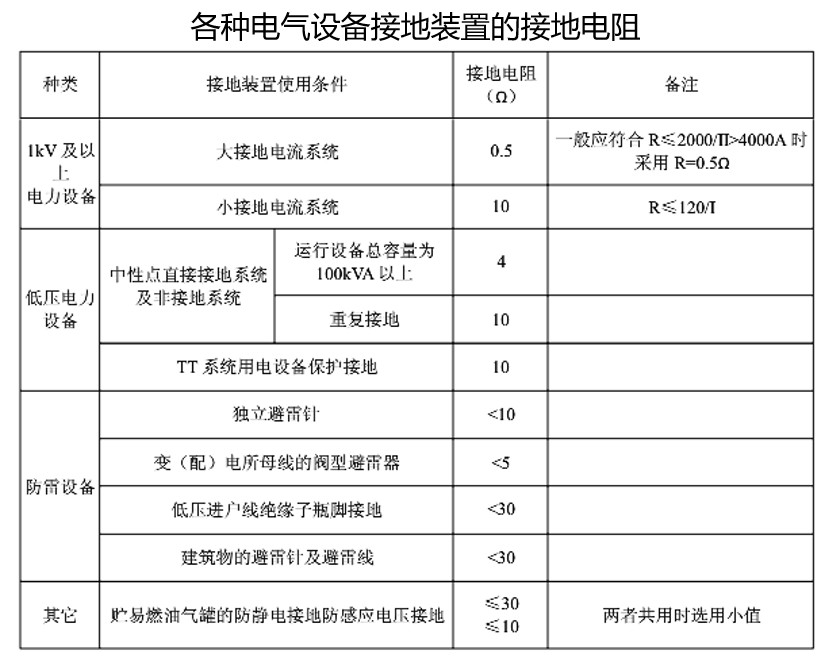

四、電氣設備接地電阻
企業應根據相關標準及企業內部的規定，定期對接地線進行接地電阻測試（參考下表），以確保接地有效。
