自制改善：橋式起重機電動葫蘆導向防墜裝置
作者：中聯重科股份有限公司混凝土機械公司 王偉 楊軍武 隆冰洪 戴勝紅 戴普查
一、企業的基本情況
中聯重科股份有限公司(簡稱中聯重科)創立于1992年，前身是原建設部長沙建設機械研究院，擁有50余年的技術積淀，是中國工程機械技術發源地。公司是中國工程機械首家A+H股上市公司，員工近3萬人，在國內擁有十三大園區，在海外擁有意大利CIFA工業園、印度工業園、巴西工業園等，在全球40多個國家建有分子公司，以及營銷、科研機構，擁有覆蓋全球的銷售網絡和服務體系。2013年，公司實現總收入近800億元，利稅總額近90億元，2014年全球最大的50家建筑設備制造商排名中，中聯重科排名全球第七，國內第一。
其中混凝土機械公司在混凝土機械產品的研發、制造和銷售領域，2013年生產銷售規模200多億元。主打產品涉及混凝土攪拌站（樓）、混凝土攪拌運輸車、混凝土泵車、車載式混凝土泵車、混凝土拖泵、混凝土布料機、干混砂漿成套設備、機制砂成套設備、混凝土噴射機械手等9大類產品、100多個品種。擁有中國唯一的國家混凝土機械工程技術研究中心，在產品研發和技術創新上取得了豐碩成果，先后榮獲100多項國家、部、省級科技成果獎和進步獎，獲得600多項專利，引領全球混凝土機械行業的產品創新與技術進步。
二、創新事由
1、橋式起重機電動葫蘆運行的故障及安全隱患

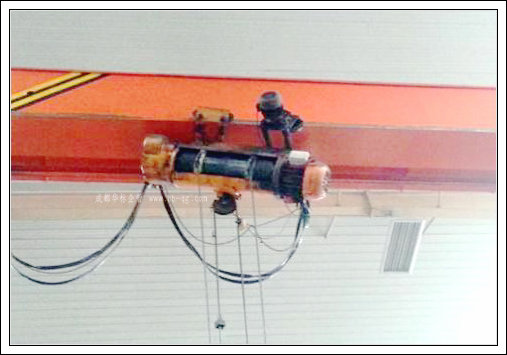

中聯中科股份有限公司混凝土機械公司泵送產品制造部現有國產單梁橋式起重機160多臺，采用的是葫蘆懸掛結構方式，存在以下故障隱患：
a、電動葫蘆跑車間隙調整困難；
b、電動葫蘆跑車運行不平穩，傳動齒輪會與起重機主梁底板邊緣啃咬，磨損底板；
c、電動葫蘆跑車傳動齒圈有時會爬上起重機主梁底板，導致電動葫蘆墜落風險。
2、橋式起重機電動葫蘆安全事故具體案例

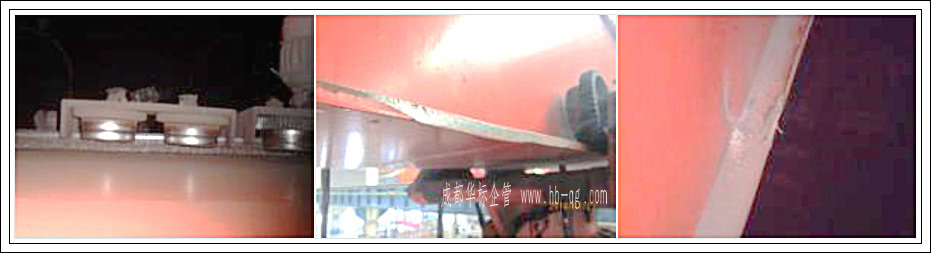

2013年6月3日，混凝土機械分公司泵送產品制造部機加車間單梁行車212-0012（10T)發生電動葫蘆跑車出軌的嚴重險兆事故。
事故原因：
1、電動葫蘆跑車間隙過大，已無調整位置；
2、起重機主梁底板磨損嚴重，底板邊緣局部已有缺口；
3、電動葫蘆跑車單邊驅動，運行不平穩；
4、電動葫蘆跑車爬上底板而出軌。
處理措施：
1、更換電動跑車，調整跑車間隙；
2、起重機主梁底板補焊，補齊底板缺口；
3、電動葫蘆導向防墜裝置改善。
三、解決方案
在橋式起重機的電動葫蘆跑車兩端各加裝一套導向輪，同時設計導向輪間隙調整裝置。
四、實施效果
1、消除因單邊傳動或傳動電機不同步引起的葫蘆跑車運行不平穩問題，每臺行車每年節省維保費用2000元，按160臺計算，節省費用32萬；
2、導向輪與起重機主梁底板邊緣接觸，消除葫蘆跑車傳動齒輪啃咬主梁底板，延長設備使用壽命，每臺行車節省大修改造費用8000元，按160臺計算，可節省費用128萬元；
3、消除葫蘆跑車傳動齒圈爬上主梁底板而導致電動葫蘆墜落的風險。
五、持續改進措施
1、導向防墜裝置的導向輪進行淬火，保證導向輪的硬度，延長導向輪的使用壽命。
2、可在電動葫蘆跑車兩側兩端共加裝四套導向輪，更加確保電動葫蘆跑車的運行平穩，消除葫蘆跑車的故障及安全隱患。
