定置管理圖設計要點
文 ‖ 成都華標企管 首席顧問 蔣良君
什么是定置管理？定置管理是對生產現場中的人、物、場所三者之間的關系進行科學地分析研究，使之達到最佳結合狀態的一門科學管理方法 。目的是提高效率。
什么是定置管理圖？指將策劃的定置管理輸出形成的定置平面示意圖。

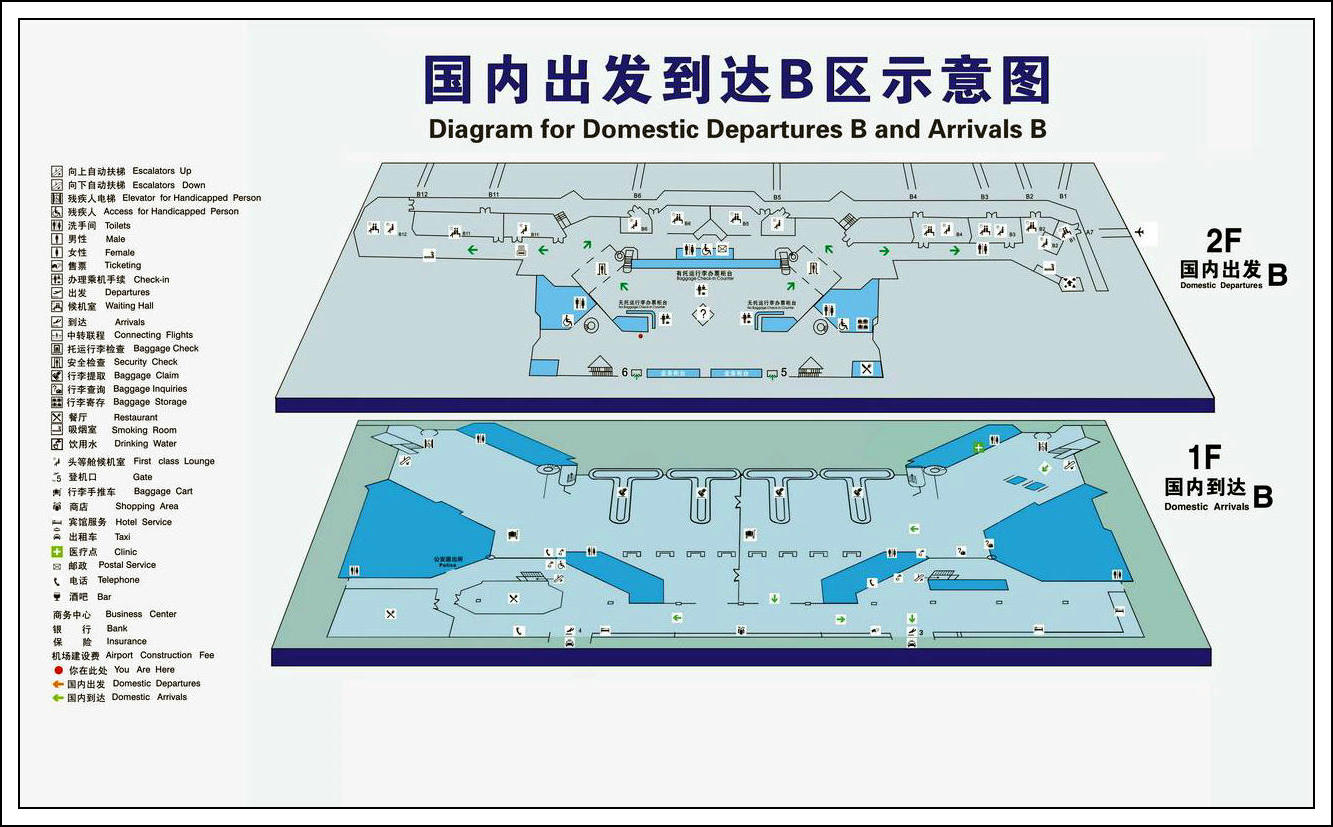

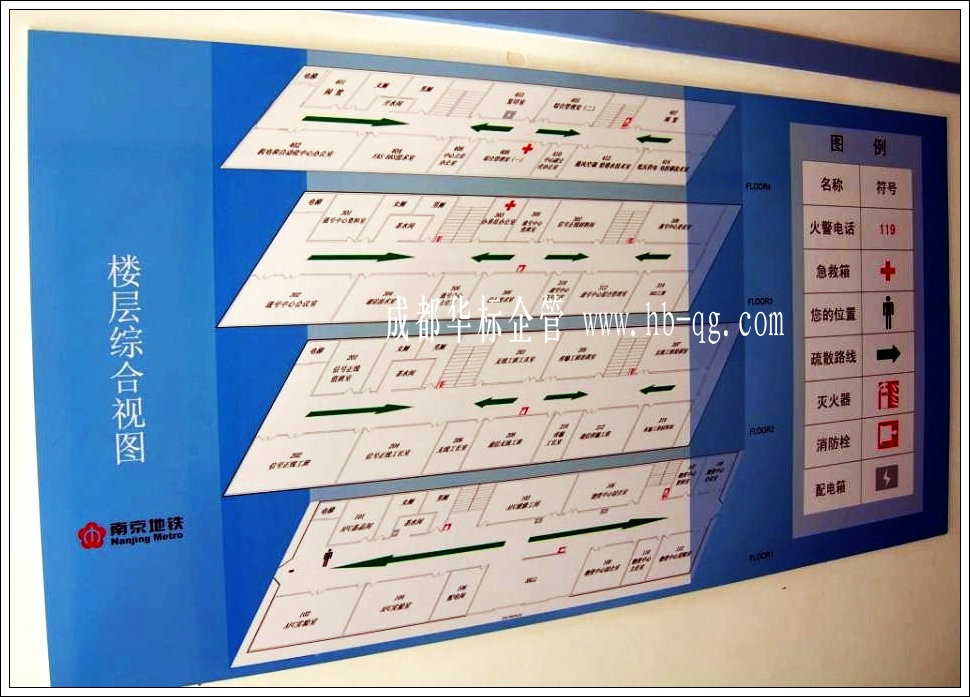

定置圖具有導向功能，你看圖上的位置、標示等提示，各區域及對象一目了然，可減少或避免你尋找的時間，從而提高效率。如：倉庫的物料分區定置圖、廠區平面（導向）圖、商場購物導向圖、航站樓導向圖等。

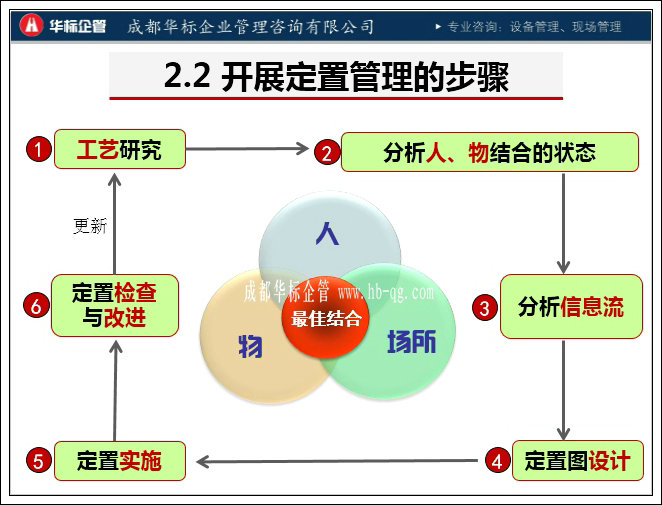

不同的定置圖，其用途不同。對于企業現場的定置圖而言，需先運用IE手法，對生產現場中的人、物、場所三者之間的關系進行科學地分析研究后，再繪制定置管理圖。主要步驟如下（截圖自《可視化管理一課通》）：
人、物結合狀態分析，是開展定置管理中最關鍵的一個環節 。在生產現場，人與物的結合有兩種形式，即直接結合和間接結合。
直接結合是指需要的東西能立即拿到手，不存在由于尋找物品而發生時間的浪費。
間接結合是指人與物呈分離狀態，為使人與物結合則需要信息媒介的指引。如圖（截圖自《可視化管理一課通》）：
定置管理圖（位置），告訴你何物在何處——引導媒介
標牌、標示（名稱），告訴你何物的名稱——確認媒介
設計定置圖時，需考慮以下方面：
1.設計定置圖，適用時需以國標消防疏散圖為基礎，在此基礎上根據管理的需要進行設計?？筛鶕?jù)企業的特點，將不同區域的防火安全等級、不同的潔凈區域、人流與物流通道等進行設計。
2.根據管理的需要，識別需繪制在圖上的對象；
3.區域劃分清晰，尺寸按比例，相對位置準確；
4.區域劃分及主次，注意線條粗細和顏色的運用；
5.表現定置對象時，可用顏色、文字、對象圖片，或這三種組合運用；
6.注意門的方向及開口、走道，緊急疏散通道及出口應明顯；
7.注意繪制定置圖表現的方位，需與看定置圖時保持一致；
8.定置物可用標準信息符號（安全標志、公共信息標志、消防安全標志等）或自定義信息符號，應在圖例上標注；
9.定置圖應隨著定置關系的變化而進行修改；
10.定置圖應簡明扼要，一目了然。
【提示】：
1.辦公室沒必要設置定置圖。
2.建筑平面圖，不可作為定置圖。
3.驗證定置圖的導向效果，可找一個對該環境陌生的人按定置圖查找，看其是否能快速達到你或他預選的位置。
