OPL案例：防止絕緣兆歐表測量電容器絕緣電阻時被反充電
資料整理：成都華標企管 資料來源：建峰化工
改進前：
電氣值班人員測試采用一端連接電動機出線電纜（電動機接線盒處已成角形連接，所有只需連接任一出線即可），當值班人員手動搖動兆歐表，兆歐表產生相應等級電壓檢驗電機絕緣，當值班人員停止搖動后，容性電機將內部儲存的電荷反送至兆歐表，將會導致兆歐表燒壞。即反充電。
改進方法：

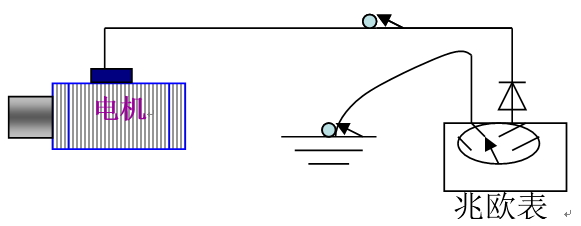

串聯一只與兆歐表相當?shù)亩O管，這樣在測量時電機絕緣值時，二極管單相導通性能使充電的電荷流過，當停止搖動時二極管處于反向載至狀態不導通，較好的保護好了兆歐表的完好性。
改進后的效果：
改進后，避免兆歐表損壞，較好的保護好兆歐表的完好性。
