OPL案例：U形管及虹吸原理
資料整理：成都華標企管 蔣良君 資料來源：煙臺萬華
1. U形管原理：在一完成U形的玻璃管內裝有密度ρi的指示液，欲測壓差的兩側流體分別與U形管的兩端相連，指示液不溶于兩側流體，且密度大于任一側流體。
如圖：左側流體密度ρ，U形管兩側液面差稱為讀數----為R，單位為m。P3和P4是靜止、連通且處于同一平面的指示液的壓強，根據等壓面推論，P3=P4.
根據流體靜力學方程：P3=P1+ρgR，P4=P2+ρigR 所以P1—P2=（ρi-ρ）gR
由上式看出：ρi-ρ一定的條件下，讀數越大表示兩側流體的壓差也越大。
常用的指示液有汞，水，CCL4，礦物油等。
100Kpa壓力可以將水壓高10m左右。一旦液柱達不到對應壓力的高度，就會沖破液封。
舉例：
? C-3401-2塔底壓力表，壓力如果上漲說明液面在壓力表以上，壓力不波動說明液面在壓力表以下。
? 塔 頂回流到塔底一般會有接液槽，要有足夠的液位，主要作用是防止壓力過大將液壓空，造成串壓，D-3309原下液管到C-3302塔底，由于塔底沒有接液 槽，入口在液位計下法蘭的位置，切換時注意C-3302保持一定的液位，防止光氣串出。E-3422等的下液集管到D-3401有一個U形管，主要起液封 的作用，防止串壓。同理C-3001下液到D-3306-2采用插入管也是液封的作用。
2. 虹吸現象，是因為壓力不同造成流體流動的現象。兩端高度不同，水面較高的一端水會自動流向水面較低的一端，也就是水會由壓力大的一端流向壓力小的一端，直到兩邊的大氣壓力相等，容器內的水面變成相等高度，水就會停止流動。這種現象叫虹吸現象。
在操作時，虹吸管比較高的那一端若離開水面，則水槽的水就立刻停止被吸，但管內的水會繼續流動直到管內的水流光為止。虹吸管比較低的那一端若離開水面，則虹吸現象會繼續維持.

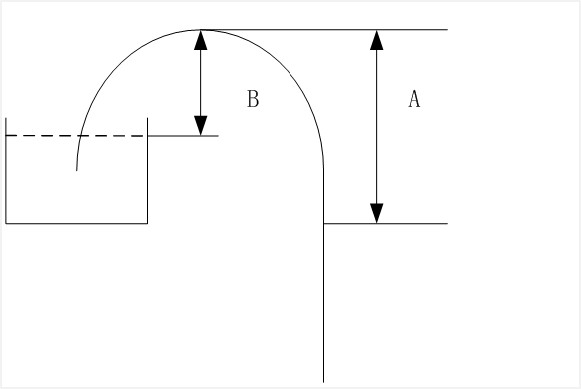

如圖：由于A處液柱高度大于B處，由于重力的作用，A處液柱向下流動會產生一個負壓，使液體持續流動。虹吸有利有弊，防止虹吸可以在彎管處加排氣導淋。
舉例：
? C-3404塔底再沸器根據熱虹吸的原理，由于再沸器的加熱，產生氣泡使得再沸器處的氯苯密度變小，塔底氯苯密度大于再沸器處的氯苯，這樣由于重力的作用，使得氯苯由塔底向再沸器循環流動。
? 如果本文對您有幫助，請分享給您的朋友！
